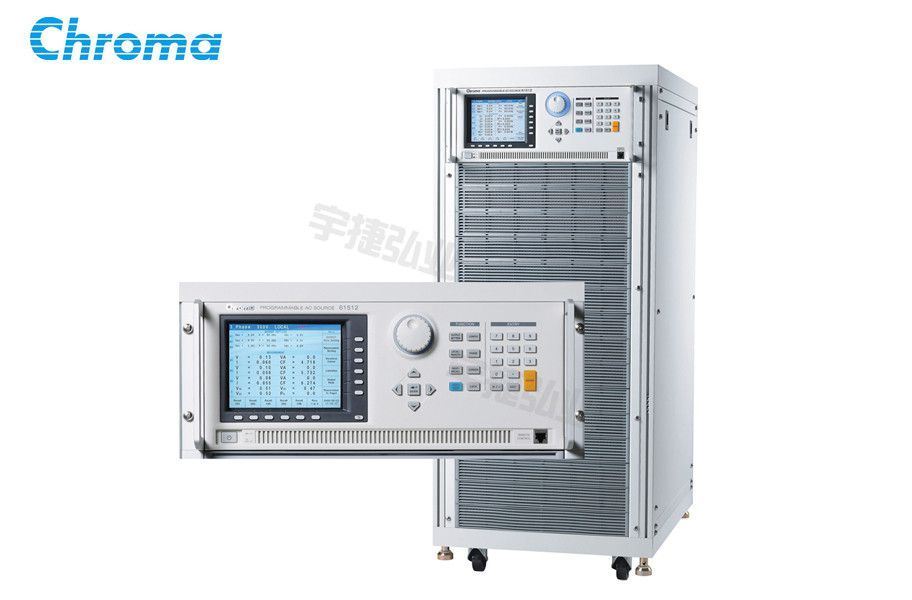

Chroma可編程交流电源供应器61511/61512/61611/61612

一、可編程交流电源供应器61511/61512/61611/61612概述

　　市场目前对输入交流电的测试要求是要能模拟更大范围的电源变动，需要更多功能且稳定的交流电源供应器。Chroma 61500/61600系列可编程交流电源供应器就是这方面的解决方案，可提供模拟各种正常或异常的交流电输入情况，并对测试中的产品做重要参数的量测、这些产品的功能特点让61500/61600系列适用在电机电子业、航空电子、军事等领域，研发品保单位的规格验证到实验室测试使用，也可应用到工厂生产线。

　　61511/61512/61611/61612可编程交流电源供应器使用PWM高频开关切换技术，可在最大电压300V及15Hz到1500Hz频率的输出范围下，提供最大功率。所有型号都可输出非常纯净的正弦波，可在50Hz/60Hz满载输出下低于0.3%总谐波失真率。不仅可输出纯交流电压，还有AC+DC输出模式来扩大应用，测试直流偏压成份。另外能提供方均根电流的4倍峰值连续最大输出，非常适用于待测物的输入浪涌电流测试。

　　Chroma 61500/61600系列能提供精密的测量功能，例如RMS电压、RMS电流、实功率、功率因素、电流波峰因素等。应用先进的DSP技术，61511/61512机种还可测量THD和40阶的电流谐波成份。并且61511/61512可应用LIST、PULSE和STEP功能，很容易的来模拟交流电源扰动(PLD)的测试。也可以用SYNTHESIS(合成)功能来编辑不同的谐波分量，再组成使用者自己需求的失真波形、除此以外，还能用INTERHAR(间谐波)功能，在基本波之外，编程另一电压做频率变化扫描，以找出有谐振问题的待测物，或找到抗干扰的最脆弱点、61500系列也提供外在信号输入放大电压的功能，让使用者从任意讯号产生器来模拟某应用领域中的独特波形。

　　61511/61512/61611/61612机种的前面板配备有LCD显示器和键盘，让使用者可手动操作，或是透过标准配备的介面GPIB(IEEE488.2)、RS-232、USB及乙太网路介面来进行电脑的数位控制。Chroma也提供控制仪器的驱动程式，配合Labview软体，做控制系统的程式整合使用。

二、可編程交流电源供应器61511/61512/61611/61612特点

　　◆ 功率规格

　   　61511/61611：12kVA

　   　61512/61612：18kVA

　　◆ 电压规格：0-150V/0-300V/Auto

　　◆ 频率：DC，15Hz ~ 1500Hz

　　◆ 可选择单相或三相交流输出

　　◆ 可设定电压和频率的输出变动率

　　◆ 可设定电压和电流的输出限制

　　◆ 高电流波峰因素，适用于浪涌电流测试

　　◆ 可设定电压波形启动及关闭的相位角

　　◆ 输出电压变化的同步TTL信号

　　◆ LIST、STEP、PULSE模式做测试电源扰动(PLD)模拟

　　◆ 电压暂降﹑短时中断和电压变化模拟

　　◆ 谐波和间谐波的失真波形合成

　　◆ 参数量测功能包括个阶电流谐波成份

　　◆ 可程式化类比介面

　　◆ 数位介面：GPIB、RS-232、USB和乙太网路

　　◆ 并联输出模式可提供高达90kVA输出功率

三、可編程交流电源供应器61511/61512/61611/61612面板说明

四、可編程交流电源供应器61511/61512/61611/61612并联输出操作模式

　　61511/61512/61611/61612交流电源供应器可经由(Master-Slave)并联输出模式以达成使用者对于高功率的需求。例如：连接5台18kVA交流电源供应器在并联模式下可实现90kVA的输出功率。使用者还可利用专为并联模式所开发的18KVA并联专用机A615103为有效替代slave单机的解决方案。请参考61511/61512/61611/61612及A615103在并联模式下的配置图如下。
