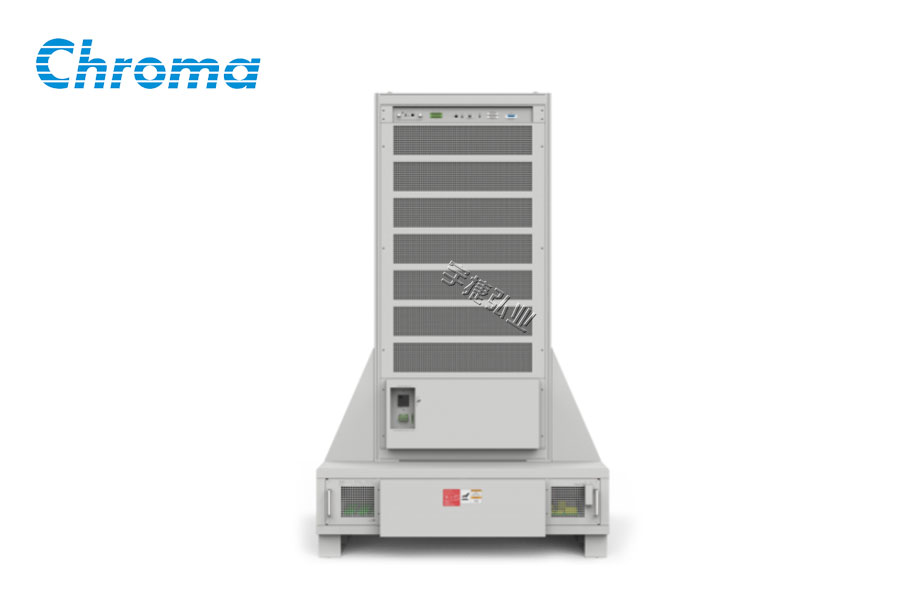

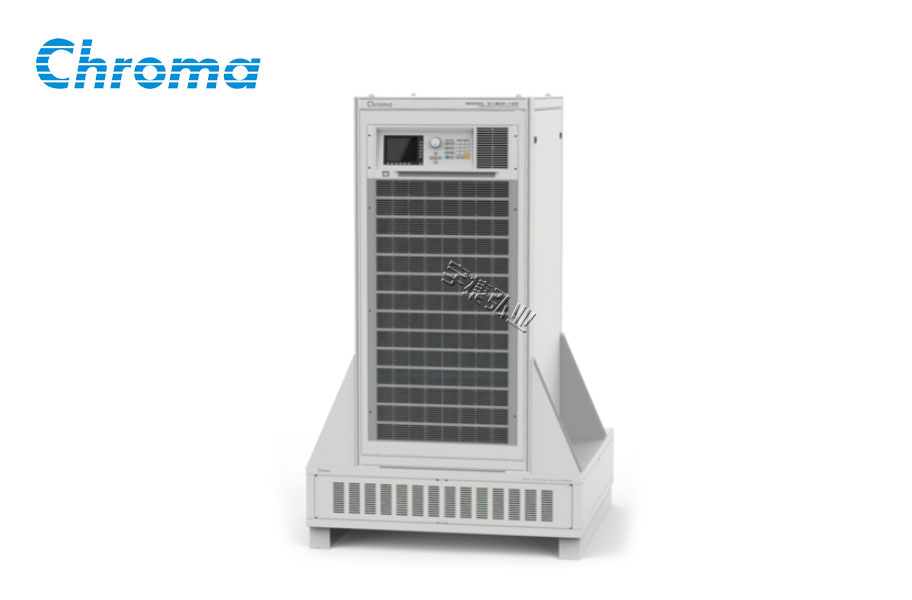

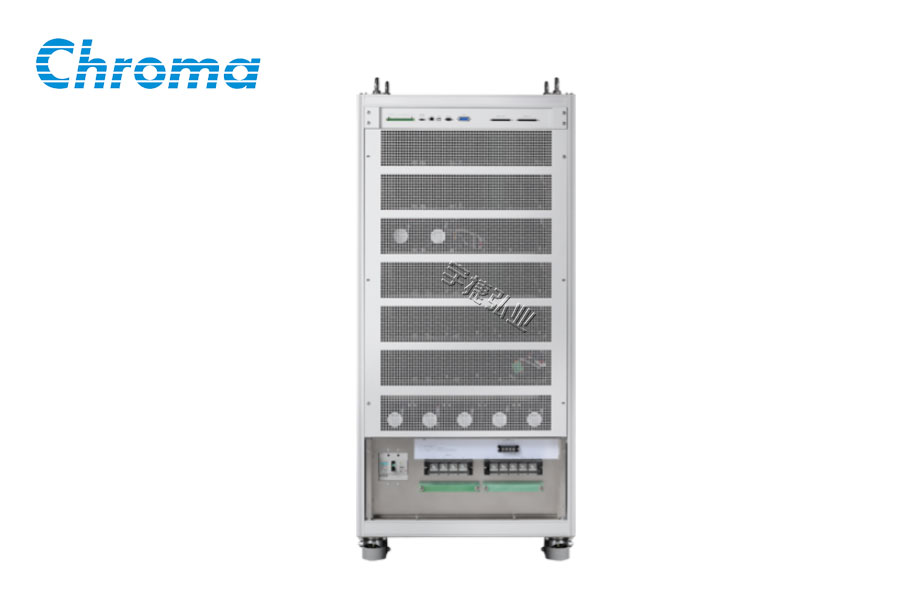

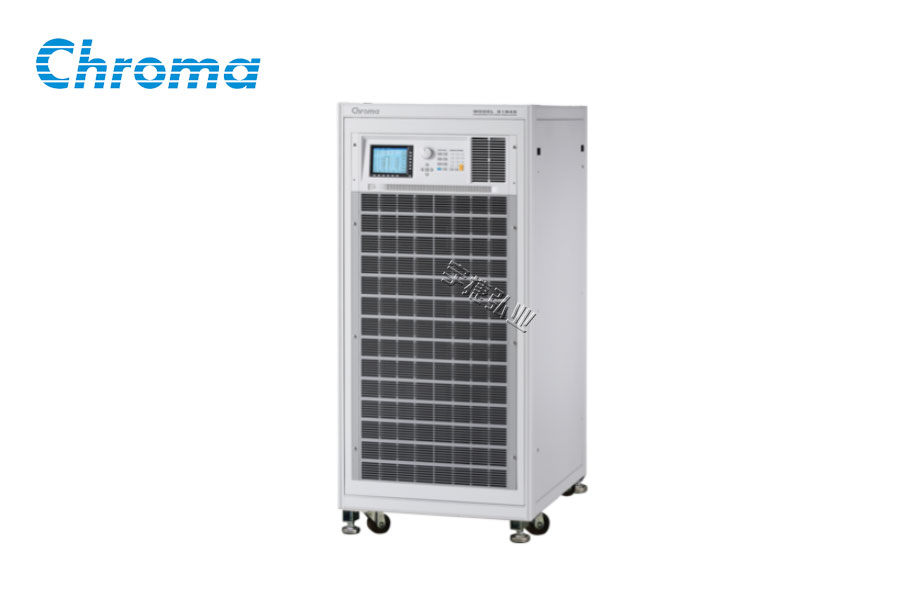

Chroma回收式电网模拟电源61830/61845/61860/61800-100/61800-100(800VLN)

一、Chroma回收式电网模拟电源61830/61845/61860/61800-100/61800-100(800VLN)特点

　　目前市场对替代能源的需求正在稳定增长中，因此对于并网型分散式电源的配置、例如太阳能发电和风力发电设备已订出特定规范和测试标准(例如:UL 1741SA/IEEE 1547/ IEC 62116)。对此各设备制造商必须依照规范来进行测试以证明设备符合标准。

　　功率规格：

　　    ◆ 61830：30kVA

　　    ◆ 61845：45kVA

　　    ◆ 61860：60kVA

　    　◆ 61800-100：105kVA

　　    ◆ 61800-100(800VLN)：105kVA

       电压规格:

　　    ◆ 0~300V

　　    ◆ 0~400V (61830/61845/61860选配)

　　    ◆ 0~500V (61800-100选配)

　　    ◆ 0~800V 61800-100（800VLN）

　　◆ 频率：DC，30Hz~100Hz

       ◆ 可选择单相或三相交流输出

　　◆ 提供额定视在功率回灌能力，经转换可回收至电网

　　◆ 符合PV inverter、Smart Grid及EV相关产品测试应用

　　◆ 提供800VLN升压功能于高压并网型逆变器，测试应用61800-100 (800VLN)

　　◆ 可控制电压及频率的变动速率

　　◆ 可设定电压和电流的输出限制

　　◆ 可设定电压波形0~360度开关机角度

　　◆ 输出电压变化的同步TTL信号

　　◆ LIST、STEP、PULSE模式做测试电源扰动(PLD)模拟

　　◆ 电压瞬断瞬变模拟(符合LVRT低电压穿越测试)

　　◆ 谐波和间谐波的失真波形合成

　　◆ 参数量测功能包括个阶电流谐波成份

　　◆ 可程式化类比接口

　　◆ 数位接口：GPIB、RS-232、USB、乙太网路

　　◆ 并联模式只支持三相输出(不支援单相输出)

　　◆ 能源回收式交流负载功能(选配)

　　◆ 串联高压功能(选配)

二、Chroma回收式电网模拟电源61830/61845/61860/61800-100/61800-100(800VLN)主要功能及应用

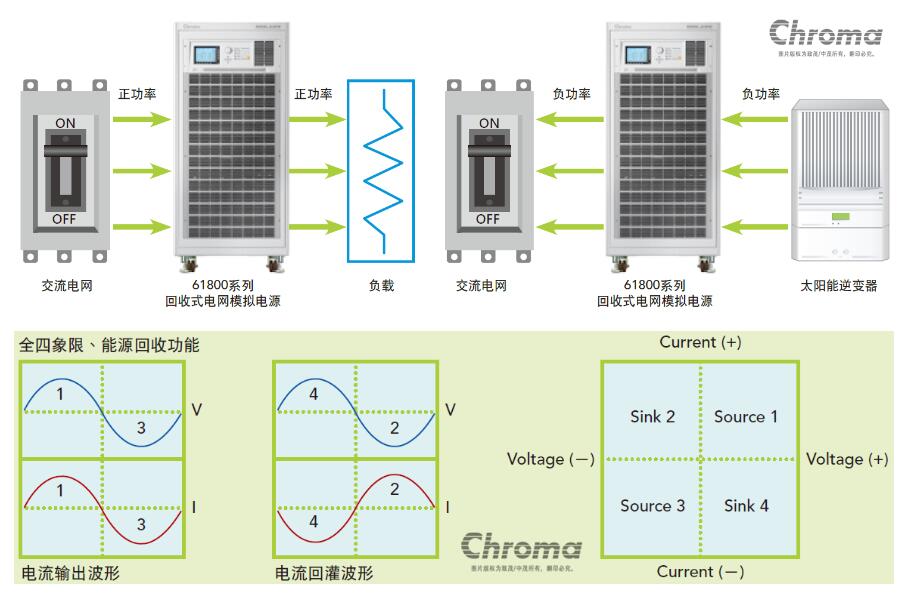

　　61800系列回收式电网模拟电源为定电压输出，可应用于一般用电产品(例如：家电产品，开关式电源)的测试，61800系列会对负载输出功率，同时以拉载过电流设定(OCP)来保护61800。当待测物为会将能量回馈到电网的产品(例如：太阳能逆变器，双向充放电机)等分散式发电设备，在输出电压的同时，若侦测到翰出得功率为”负(-)”功率时，61800就会启动能源回收机制，将逆变器所产生的逆灌电流/负功率能量转换到交流电网。不像一般交流电源无法承受待测物回灌能量，61800系列可应用到正负电压/电流正反方向的全四象限，且具备能源回收功能，正足以成为电网模拟电源。

　　除了分散式电源测试应用外，61800系列回收式电网模拟电源还可符合应用于智能电网和电动汽车相关的测试应用，例如：电动车对电网测试(V2G)、能源储存系统测试(ESS)。61800系列回收式电网模拟电源不仅限于产品开发RD阶段使用，也可应用于产品品质验证和生产阶段。

　　61800系列机种使用全数位式控制技术，可在最大相电压300V及30Hz到100Hz频率的输出范围下，提供最大功率。不仅可输出纯交流电压，还有AC+DC输出模式来扩大应用，测试直流偏压成份。另外能提供方均根电流的2倍峰值连续最大输出，适用于做待测物的输入涌浪电流测试。

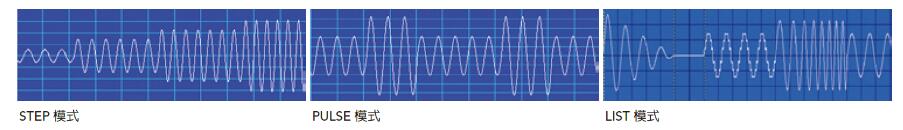

　　除了可输出平稳的电压和频率外，61800系列提供强大编辑功能模式(STEP/PULSE/LIST)，可模拟多种电网异常及扰动状态以符合知试需求。STEP和PULSE模式提供来单步或连续的电压变动。此功能常用来模拟电源干扰，例如周期瞬降，瞬间高压，电压渐降等。使用者可使用LIST模式来编辑更复杂的风试波形，包含100个序列可设定开始与结束的状态，波形成份可含AC和DC，几乎可组成想要的所有信号波形。运用这些模式，61800系列可模拟各种各样的电压瞬降，中断和变异的波形，同时做为符合IEC 61000-4-11(认证前测试)和-4-13/-4-14/-4-28的法规免疫性测试。

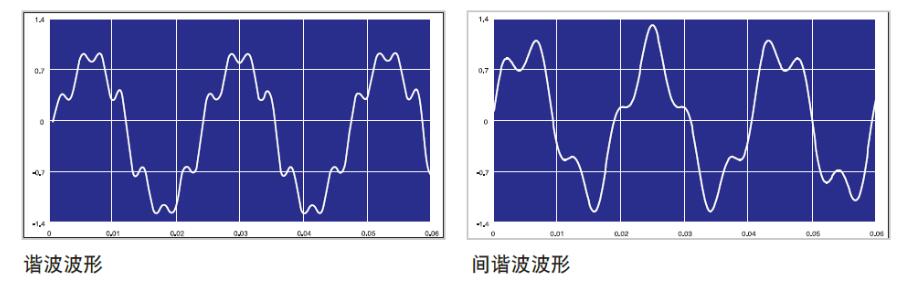

　　使用者可应用SYNTHESIS(合成)功能，以50Hz或60Hz为基本频率，来设定40阶的谐波成份，形成周期性的失真波形。另外提供INTERHAR功能，这是用来在基频之外，设定另一个非谐波的变动频率成份，可从0.01Hz扫描到2400Hz，能帮助发现待测物输入端的谐振点或抗干扰的脆弱点。

　　61800系列机种提供前面板的LCD显示器和键盘，让使用者容易手动操作，或是可透过标准配备的介面GPIB、RS-232、USB及乙太网路接口来进行电脑的数位控制。Chroma也提供仪器的控制驱动器，配合在Labview软体下，来做控制系统的程式整合使用。

　　微电网测试

　　61800系列回收式电网模拟电源可提供微电网测试所需要的谐波失真电压、频率条件，以符合模拟电网的特性。最重要的，61800能源回收功能可将待测物所产生的电能以高效率回馈到交流电网，符合微电网测试需求。61800系列产品的输入端对交流电网已包含隔离设计，因此对于模拟微电网的待测物端不需要另外安装隔离装置。

　　并网型分散式发电设备法规测试

　　61800系列回收式电网模拟电源符合应用于并网型分散式发电设备法规测试(例如:IEEE 1547/IEC 61000-3-15 /IEC 62116)，主要测试项目如下：

　  　◆ 电网电压异常测试(Voltage Abnormality Test)

  　　◆ 电网频率异常测试(Frequency Abnormality Test)

         ◆ 反孤岛测试(Anti-islanding Test)

　  　◆ 低电压穿越测试(Low Voltage Ride Through Test)

　  　◆ 抗扰度测试(Immunity Test)电压变化抗扰度测试(IEC 61000-4-11/-4-34)

         ◆ 限值测试(Limit Test)电流谐波及闪烁限值测试(IEC 61000-3-2/-3-3)

　　节省能源

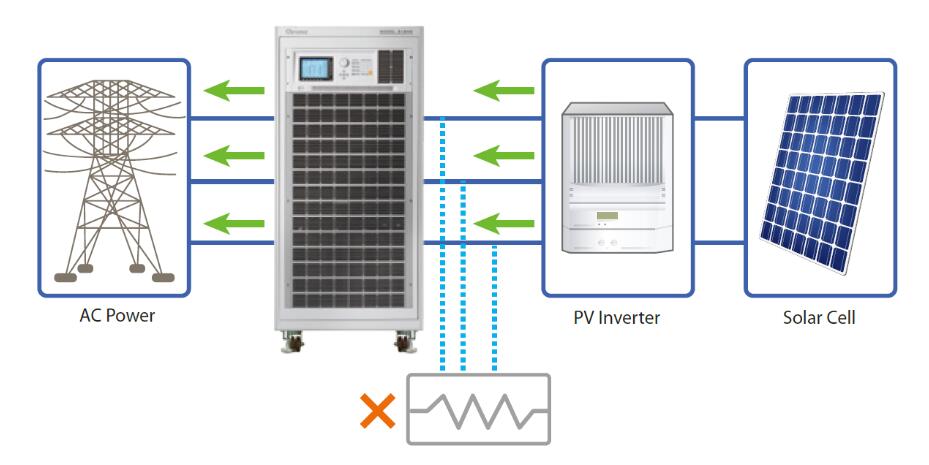

　　61800系列的能源回收功能提供了一个有效的节省能源的解决方案，例如：在测试太阳能逆变器所产生的能量，经由61800可高效率回馈到电网，因此不需要另外搭配消耗功率电阻。

　　低电压穿越测试(Low Voltage Ride Through Test)

　　当电网电压发生异常状况(例如：电压跌落)，并网型逆变器(PV Inverter)必须维持一段正常输出时间，此时间由电压跌落程度而定(例如：以BDEW标准，当电压跌落至正常电压的15%时，并网型逆变器必须维持150ms的正常输出)，符合低电压穿越(LVRT)功能的PV inverter除了必须维持一段正常输出时间要求外，还必须依照电压跌落程度产生对应的无效功率。

　　61800系列回收式电网模拟电源可完全符合低电压穿越测试需求，使用者可以使用波形编辑功能中的LIST模式建立LVRT(低电压穿越)测试条件，61800系列的电压输出变化反应速度可完全符合LVRT测试要求。同时为要了解有谐波成份的电压对于光伏逆变器输出电流TRD(额定总失真)的影响，61800的谐波合成功能可模拟不同谐波电网电压以符合此测试需求。另外61800系列的输出频率解析度为0.01Hz，符合BDEW针对频率解析度要求。

　　反孤岛效应测试(Anti-islanding Test)

　　61800系列回收式电网模拟电源可搭配8000测试系统以及A800067 RLC负载以符合IEEE 1547/ IEC 62116对于反孤岛效应测试要求。
