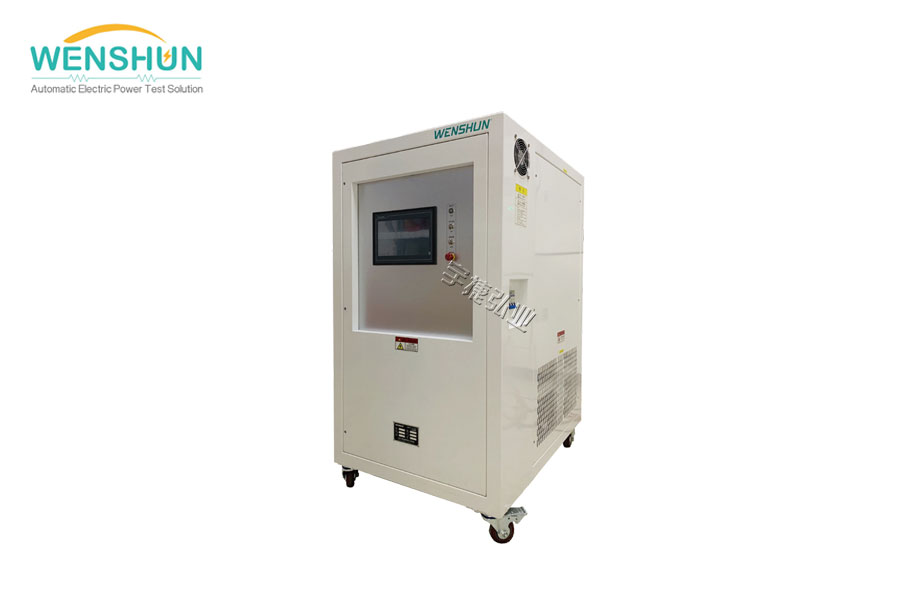

可编程RLC防孤岛测试负载WS-87300系列

一、可编程RLC防孤岛测试负载WS-87300系列概述

　　在常规的可再生能源储能系统中，逆变器和转换器是最重要的组成部分。随着可再生能源行业竞争日益激化，各家公司努力确保光伏逆变器和转换器保持安全和功能正常，并且符合相关标准。光伏并网发电系统属于分布式供电系统。当由于电气故障、误操作或自然因素等原因造成电网中断供电时，各个光伏并网发电系统仍在运行，并且与本地负载连接处于独立运行状态，这种现象被称为孤岛效应。从用电安全与用电质量方面考虑，孤岛状况是不允许出现的。所以，光伏并网发电系统都应具有检测出孤岛状态并快速有效停止并网运行的能力。

　　所以并网逆变器产品、储能变流器都必须严格进行出厂试验和型式试验，必须具有防孤岛效应的功能。WS-87300系列的可编程RLC防孤岛测试负载满足并网逆变器、储能变流器的防孤岛效应保护试验、过载保护试验、过流保护试验，功率因素测定试验，工作效率测量试验，并网电流谐波试验，该产品是并网逆变器、储能变流器综合性能测定必不可少的检测工具，是应用于产品出厂试验、型式试验、防孤岛保护试验的专业检验仪器。

二、可编程RLC防孤岛测试负载WS-87300系列功能特点

　　◆ 主回路由阻性网络，感性网络，容性网络三部分组成

　　◆ 组合实现功率因数±0.3～1可调整

　　◆ RLC三相独立分相控制

　　◆ 模拟交流用电设备谐振发生，有效精确检测并网逆变器防孤岛效应保护功能

　　◆ 检测各种逆变器的工作效率、满负载运行最大输出功率及带载能力

　　◆ 模拟各类复杂工作环境，检测逆变器在各种环境下的综合工作性能状况

　　◆ 应用于使用单位对并网逆变器的产品验收及日常维护检测，全面科学检测各种逆变器供电能力，并精确提供检测报告

三、可编程RLC防孤岛测试负载WS-87300系列参考标准

　　◆ 中国金太阳认证新标准CNCA-CTS---4：2009A

　　◆ IEC62116-2008《并网连接式光伏逆变器孤岛保护措施测试方法》

　　◆ 德国TUV认证标准DIN VDE 0126-1-1

　　◆ 美规IEEE1547/IEEE1547.1标准

　　◆ 澳规AS4777标准

　　◆ 英国G83/H G83/1-1 认证

四、可编程RLC防孤岛测试负载WS-87300系列应用领域

　　应用于并网逆变器出厂检验、型式试验、生产调试、科研开发、实验室电气试验、权威机构鉴定检测等领域。
