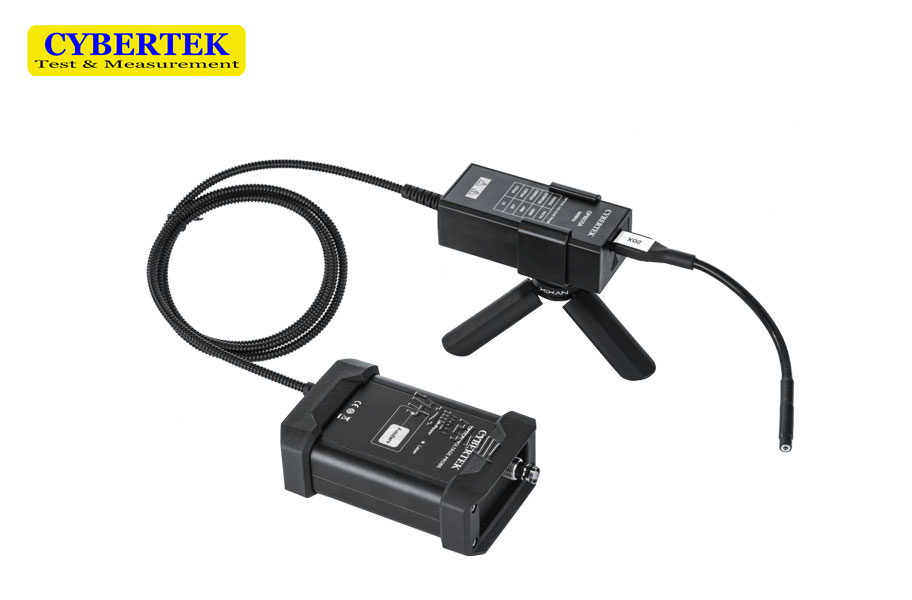

知用光纤隔离电压探头OP6031A/OP6033A/OP6035A

一、光纤隔离电压探头OP6000A系列概述

　　OP6031A/OP6033A/OP6035A是超高共模抑制比的光纤隔离电压探头。传统的差分探头的共模抑制比在高频段下降很快，导致准确测量高共模干扰电压下的小电压信号波形（比如测量半桥电路的上管的驱动电压）极其困难。OP6031A/OP6033A/OP6035A釆用了高性能的激光器光纤信号传输系统，从而在整个工作带宽内具有超高的共模抑制比，可以帮助我们的客户用很低的成本完成这类挑战性的测量。

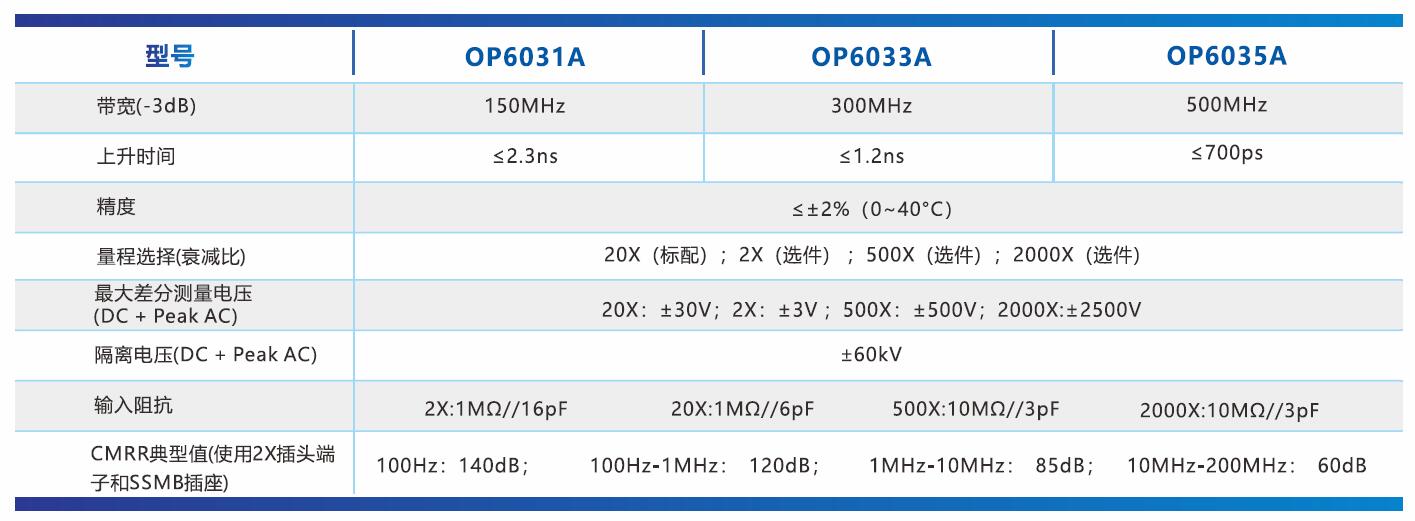

二、光纤隔离电压探头OP6000A系列特点

　　✦ 带宽高达500MHz

　　✦ 最大差分电压高达2500V

　　✦ 隔离电压60kV

　　✦ 极高的共模抑制比

　　✦可在线校准调零，无需断开与被测设备的连接

　　✦ 在很宽温工作范围内具有很好的准确度

　　✦ 测量Si/SiC/GaN等功率器件的栅极电压驱动

　　✦ 配合同轴分流器CSD系列，测量Si/SiC/GaN等功率器件的高频电流

　　✦ 充电电池可以更换，所以本产品几乎无间断地工作

三、光纤隔离电压探头OP6000A系列主体说明

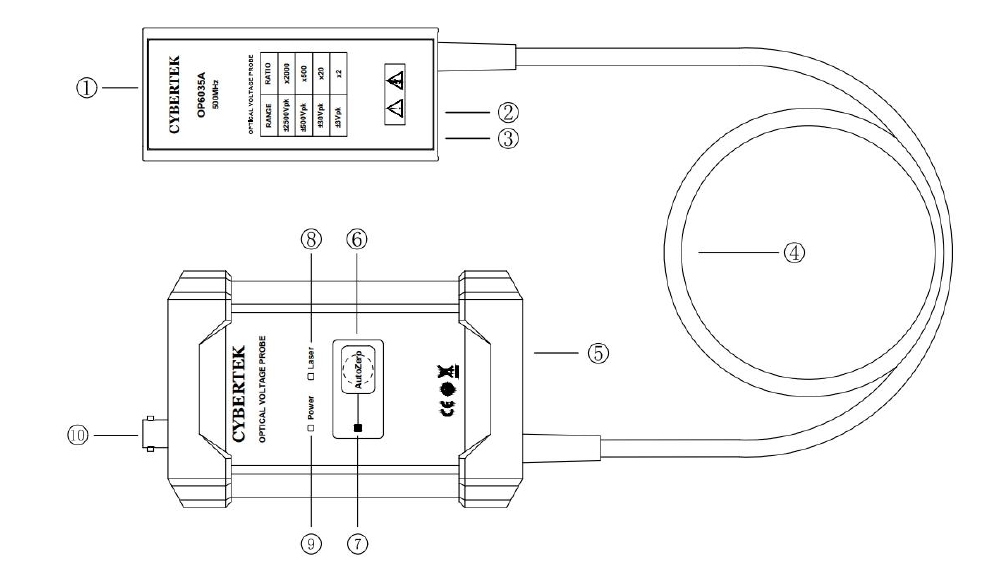

　　✦ 探头主体

　　1、输入端口：MMCX接口。连接产品的衰减器，标配CK-AT20XB（20X），选件CK-AT2XB（2X），CK-AT500XB（500X），CK-AT2000XB（2000X），可根据测量电压需要，选择相应的衰减器。

　　2、BATTERY指示灯：绿色表示电量充足，红色表示电量不足，请及时充电。

　　3、电源开关：不用时，关闭电源，节省电量。

　　4、光缆连接线：连接前端光发送器和后端光接收器，长度约1.4米。

　　5、电源接口：5V USB 电源接口。注意请使用本公司标配 5V,2A 适配器。

　　6、自动调零按键：实现输出信号的自动校准调零。

　　7、自动校准指示灯：该指示灯闪烁表示产品在自动校准调零。滴滴两声并且灯熄灭，表示校准成功；如果校准结束后指示灯常亮并伴有蜂鸣器长鸣一秒钟，表示校准失败。

　　8、激光指示灯：指示灯点亮表示有激光输入，指示灯闪烁表示无激光输入。如果指示灯闪烁，请检查前端开关是否打开或者电池电量是否充足。

　　9、电源指示灯：电源指示灯。指示灯熄灭表示接收端供电异常。

　　10、输出信号：标准的BNC输出接口，用标配的BNC线连接到示波器。

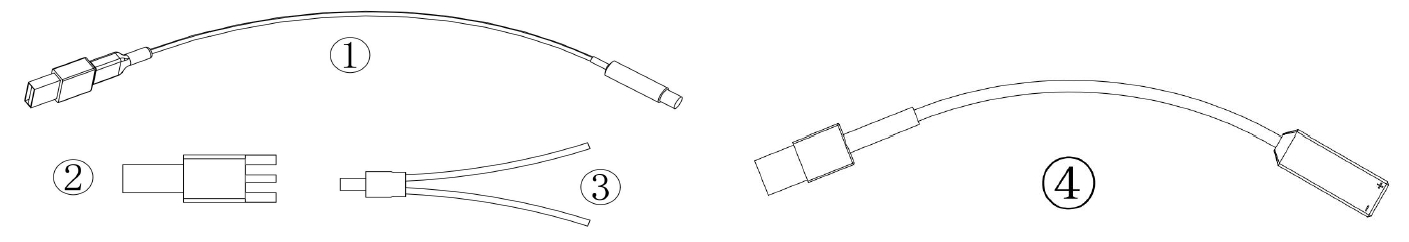

　　✦ 衰减器

　　1、衰减器：衰减器连接到探头端的是 USB 插头，另外一端连接到被测电路的是 SSMB 射频母插头衰减器有 20X 和 2X，分别对应的测量范围是士30V 和 3V，产品标配 20X 衰减器。用户可以根据被测的信号大小选择合适的衰减器。用户需要自行设置示波器的衰减系数。

　　2、SSMB公插座：为获得较高的共模抑制比，用户可以把该插座直接焊接在被测设备的电路板上，也可以焊接在被测的元件上。SSMB 公插座焊接到元件的连接线越短，共模抑制比越高。

　　3、SSMB公转杜邦线接头：在对共模抑制比要求不高的场合，可使用该转接头，方便测量。

　　4、衰减器(可选)：500X，2000X 衰减器可选。分别对应的测量范围是±500V 和±2500V。
