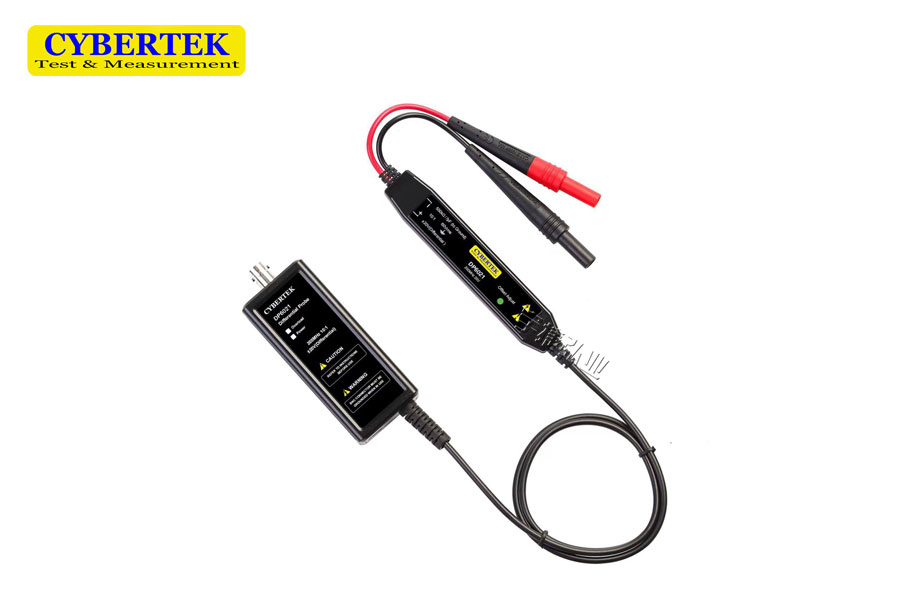

知用高频低压差分探头DP6021

一、知用高频低压差分探头DP6021概述

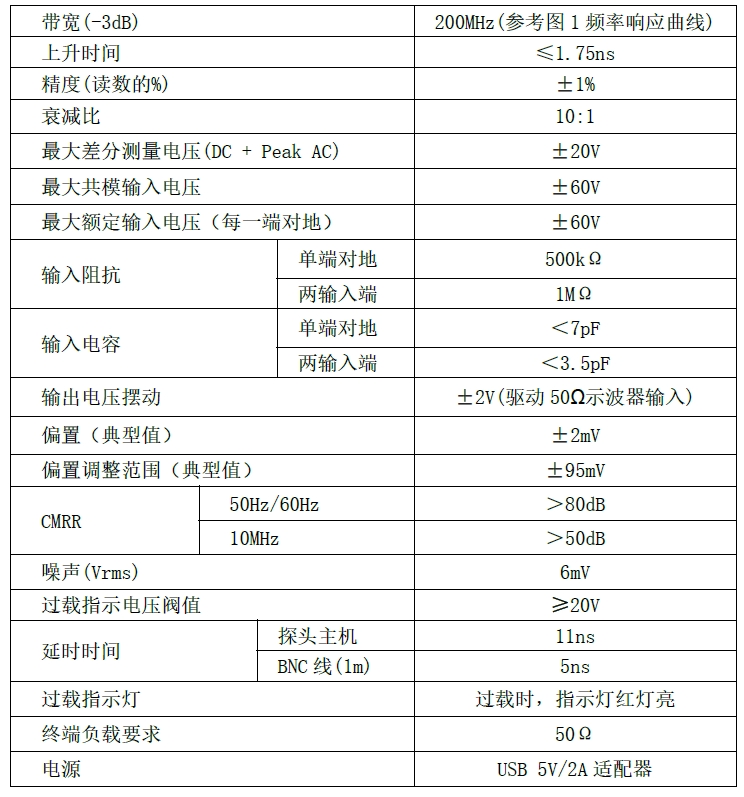

　　DP6021探头是具有浮地测量功能的高频低压差分探头。测量电压±20V(DC+Pk)，其带宽最高达200MHz，提供 10:1 的衰减设置，具有1MΩ 的输入阻抗，以及 3.5pF 的低输入电容，可以最大程度地降低电路负载，具有过压报警功能，可以兼容任何具有50Ω BNC 输入的示波器，并可以通过示波器或计算机上的 USB 端口供电。在各种应用中得到广泛使用，可以为当今的高速功率测量、车载总线测量和数字系统设计提供出色的通用差分信号测量。

二、知用高频低压差分探头DP6021应用

　　◆ 浮地差分信号测量

　　◆ 高速功率测量

　　◆ 数字差分总线

　　◆ 汽车串行总线(CAN、LIN、FlexRay)

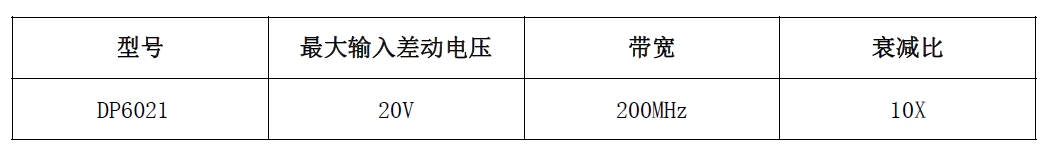

三、知用高频低压差分探头DP6021简要说明

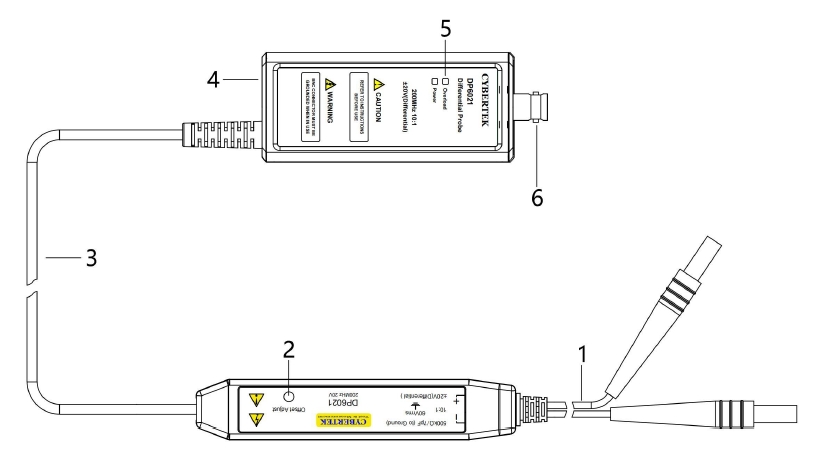

四、知用高频低压差分探头DP6021探头主体说明

　　详细说明：

　　①输入线：长度约15cm，连接探夹后测量电压信号。

　　②偏置调节：调节该可调电阻，实现输出偏置调节。

　　③连接线：探头前端和后端连接线，长度70cm

　　④电源接口：标准的USB TYPE-C 接口，通过标配的USB 适配器供电；也可以通过示波器供电，使用方便。

　　⑤过载报警指示灯(Overload)：测量范围超过量程时，过载指示灯亮，且有报警声。

　　⑥输出接口：标配标准的BNC 输出接口，可接任何厂家示波器，要求示波器输入阻抗设置为50Ω， 或者接标配的贯通式50Ω负载，示波器输入阻抗设置成1MΩ。

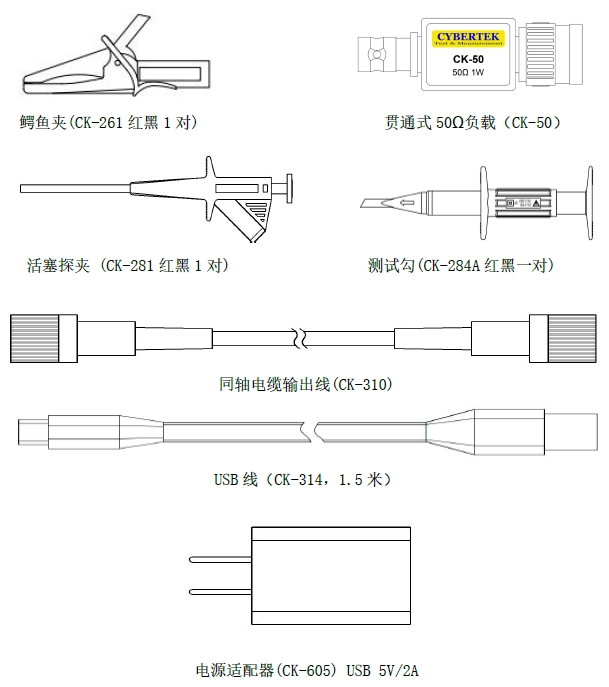

五、知用高频低压差分探头DP6021探头附件说明
