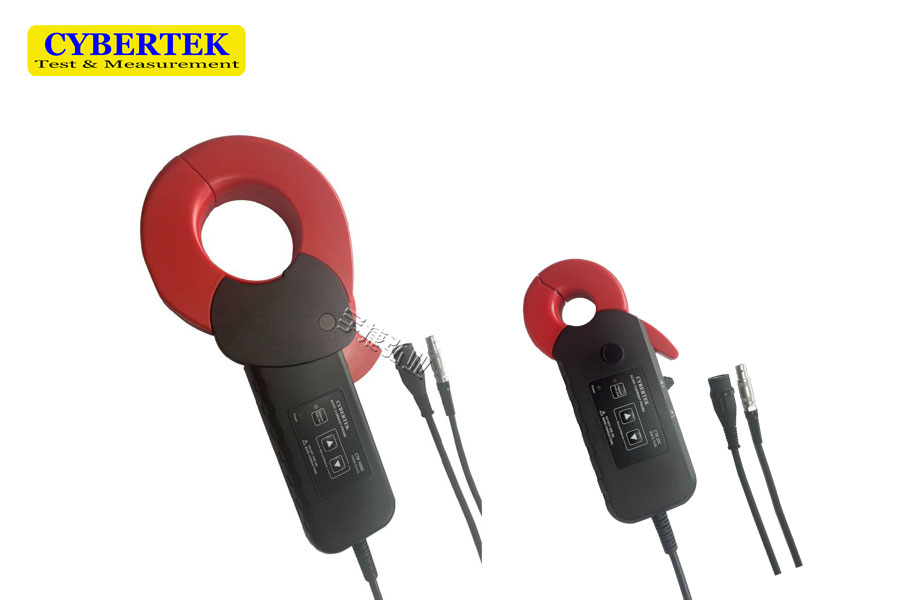

高精度电流探头CTBXXXC系列

一、高精度电流探头CTBXXXC系列概述

　　CTB系列电流探头是一款能够同时测量直流和交流的电流探头。是用于AC/DC电流的可开合的夹钳型电流传感器。其特点包括：高精度，典型值0.3%；良好的频率特性和温度特性；高带宽。CTBxxxA系列需要配合 CTB104(四通道传感器单元)使用，CTBxxxB用12V适配器供电，CTBxxxC用±12V供电(雷莫接口)，可以兼容部分功率分析仪的供电接口，无需额外电源。主要用于高精度的电流测量，配合功率分析仪使用，实现功率分析。

二、高精度电流探头CTBXXXC系列应用

　　◆ 电源(开关式和线性)设计

　　◆ 新能源﹑电动汽车设计

　　◆ 变频家电

　　◆ 电工实验

　　◆ 逆变器/变压器设计

　　◆ 电子镇流器设计

　　◆ 工控/消费电子设计

　　◆ 发动机驱动装置设计

　　◆ 电力电子和电力传动实验等

　　◆ 交通运输系统(电动车辆、机车、航空电子设备等)设计

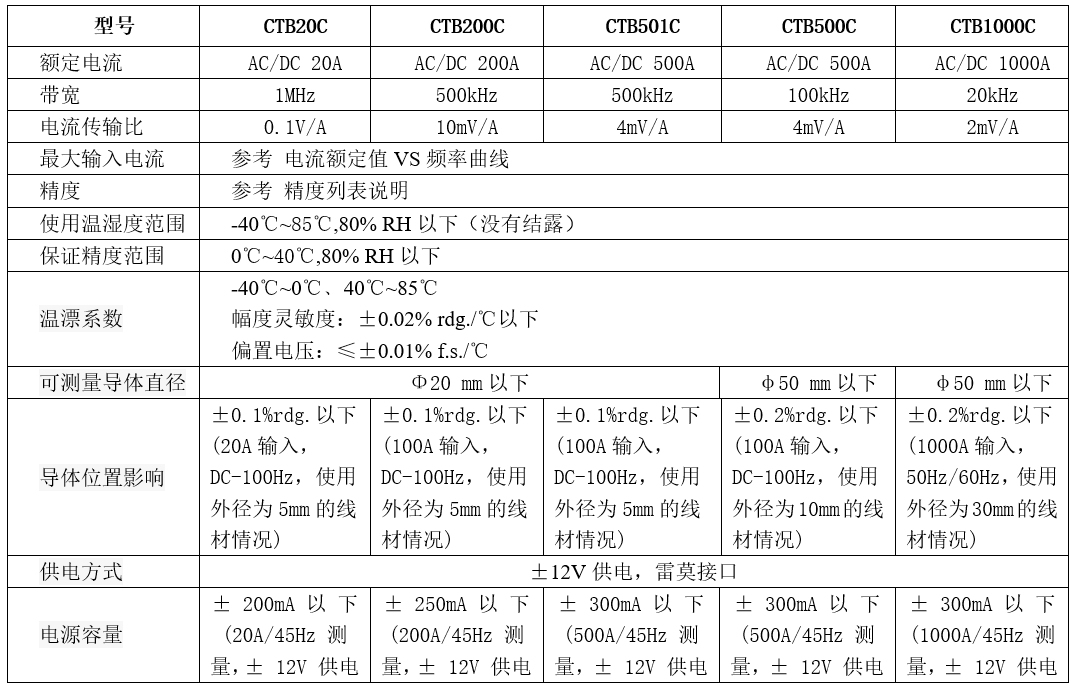

三、高精度电流探头CTBXXXC系列产品说明

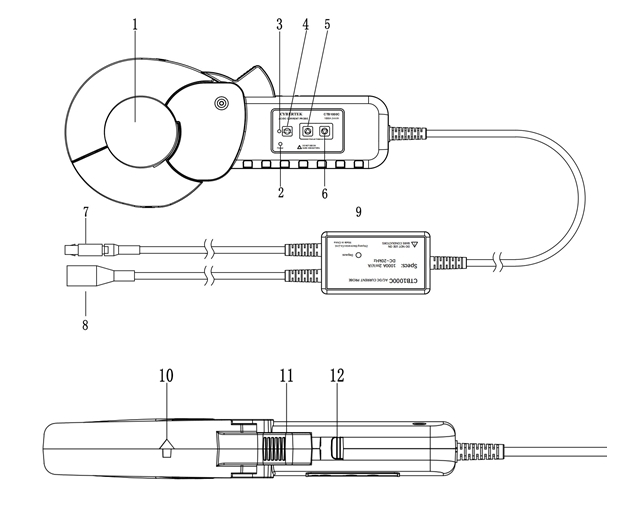

　　以CTB1000C为例：

　　① 钳口：CTB20C/CTB200C//CTB501C直径20mm；CTB500C/CTB1000C直径50mm。

　　② 电源指示灯：通电后，指示灯亮绿色。

　　③ 消磁指示灯:按下消磁按键后，该指示灯亮红色，消磁结束后，指示灯灭

　　④ 手柄自动消磁调零按键: 机器经常使用后，探头会有剩余磁场。测量前先消磁调零，可提高测量精度。按下消磁自动调零按钮，机器消磁并自动调零。

　　⑤ 手动偏置上调按键： 输出偏置上调按钮：每按一次，偏置向上步进一位;长按该按键2s左右，输出偏置将连续向上。

　　⑥ 手动偏置下调按键：输出偏置下调按钮：每按一次，偏置向下步进一位;长按该按键2s左右，输出偏置将连续向下。

　　⑦ 供电线：±12V供电，雷莫接口，可兼容部分功率分析仪的供电接口。

　　⑧ 输出线：信号输出端连接测量仪器。

　　⑨ 分线盒自动消磁调零按键：与手柄自动消磁调零按键功能相同，按下消磁自动调零按钮，机器消磁并自动调零

　　⑩ 电流方向标记：从钳口沿着该方向流过电流，输出为正，否则为负。

　　11 打开/关闭手柄：通过该手柄控制钳口的打开和关闭。

　　12 锁定推杆：通过该推杆控制钳口的锁定和解锁。
