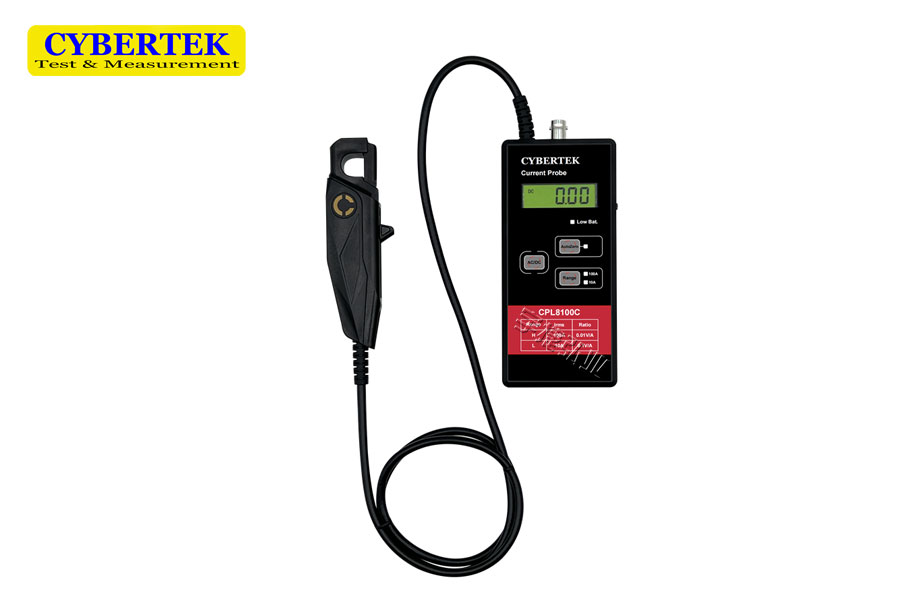

知用低频交直流电流探头CPL8100C/D

一、低频交直流电流探头CPL8100C/D概述

　　CPL8100C/D 系列产品是一款能够同时测量直流和交流的电流探头，是业界独创的示波器探头+ 钳形电流表合二为一的仪器。无需连接任何设备直接显示电流有效值，同时也可以连接示波器测量波形。钳形电流表功能的显示精度高达 4 位半。业界独创的电池和 USB 双供电。

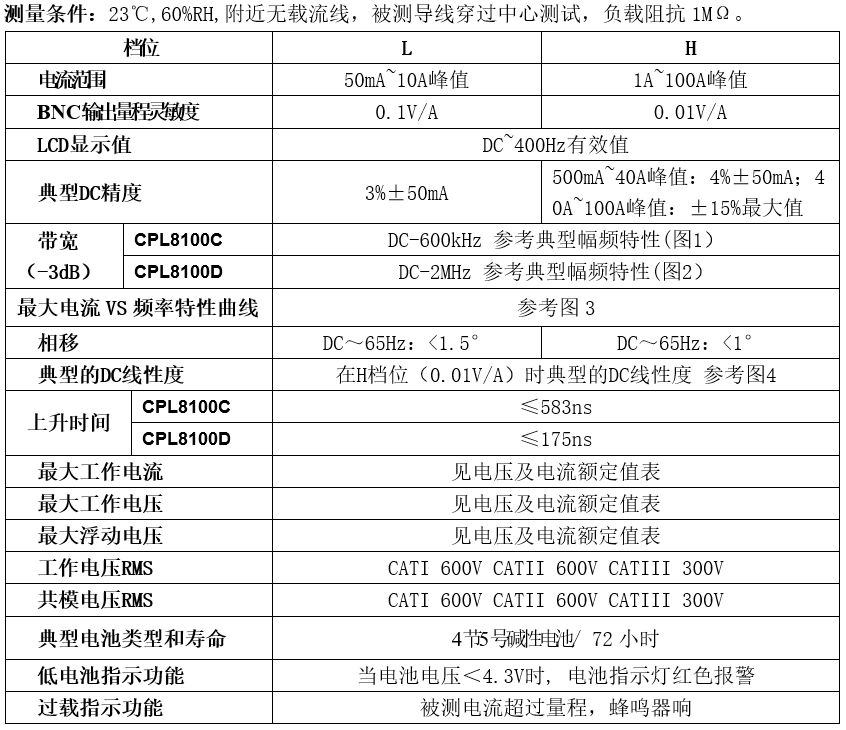

　　CPL8100C/D测量电流最大为100A峰值(70.7A RMS)，CPL8100C带宽为600kHz(-3dB)，CPL8100D带宽为2MHz(-3dB)。提供两个量程切换(10A和100A档位)，根据电流大小选择合适量程；具有自动调零功能，使用方便；带有电源和电池低电压报警指示灯，过载报警声；可使用电池供电或者外部电源供电，使得测量更加方便；标准的BNC输出接口，方便和示波器等其它设备的连接，可使用BNC转双香蕉插头连接万用表测量AC和DC电流；带有LCD显示屏，可显示DC~400Hz有效值。通常用于工频测量﹑电机驱动﹑电源等场合。

二、低频交直流电流探头CPL8100C/D探头说明

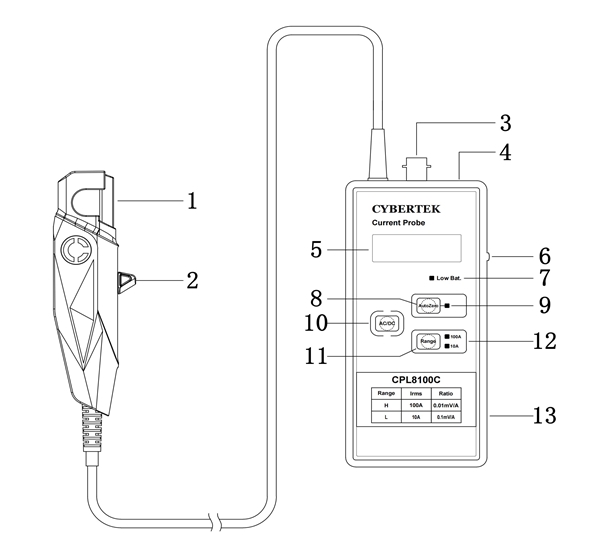

　　◆ 探头主体

　　   1)钳口：测量电流钳口，被测导线最大直径12mm。

　　   2)开关控制杆 控制传感器头开合的操纵杆。测量电流时应先拉操纵杆打开传感器，放入被测导线。然后再推操纵杆使探头处于闭合状态。

　　   3)信号输出接口: BNC标准接口，通过标配BNC连接线可接任何厂家示波器等。

　　   4)USB 5V供电接口：标准USB(B型)接口，标配USB供电连接线。

　　   5)LCD显示屏：显示DC~400Hz测量电流的有效值

　　   6)电源开关：OFF：探头处于关状态，电池或者外部电源不供电。

　　                        ON： 探头处于开状态，电池或者外部电源供电。

　　   7)电池低电量指示灯：当电池电压低于4.3V时，电源指示灯点亮红色，提示更换电池。

　　   8)自动调零按键：为了能精确测量，测量之前进行调零可以避免地球磁场，温漂等环境因素的影响。

　　   9)调零指示灯：调零时点亮为绿色，调零结束后熄灭。

　　   10)AC/DC按键：LCD显示屏AC/DC测量切换。

　　   11)量程按键： 量程切换按键。

　　   12)量程指示灯：指示当前量程选择。

　　   13)电池盒：使用4节5号碱性电池，更换电池时，要求电流探头未连接被测导体和示波器，开关处于OFF位置。
