知用低频交直流电流探头CPLXXXA系列

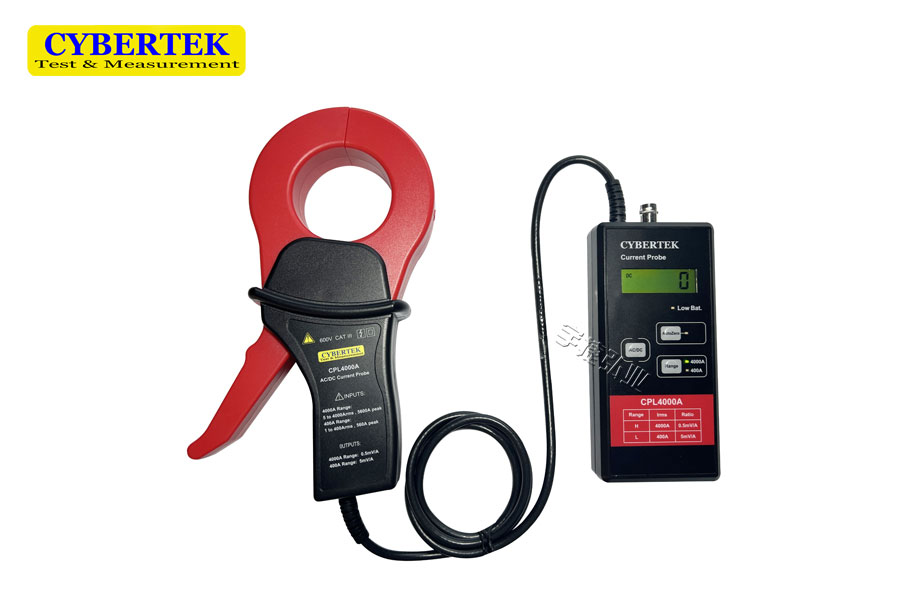

一、低频交直流电流探头CPLXXXA系列概述

　　CPLxxxA系列产品是一款能够同时测量直流和交流的电流探头，是业界独创的示波器探头+钳形电流表合二为一的仪器。无需连接任何设备直接显示电流有效值，同时也可以连接示波器测量波形。业界独创的传感器设计，在业界同类产品的体积下达到两倍的电流测量能力(4000ARMS)，同时确保优秀的环内精度。钳形电流表功能的显示精度高达4位半。业界独创的电池和USB双供电。通常用于工频测量、电机驱动、电源等场合。

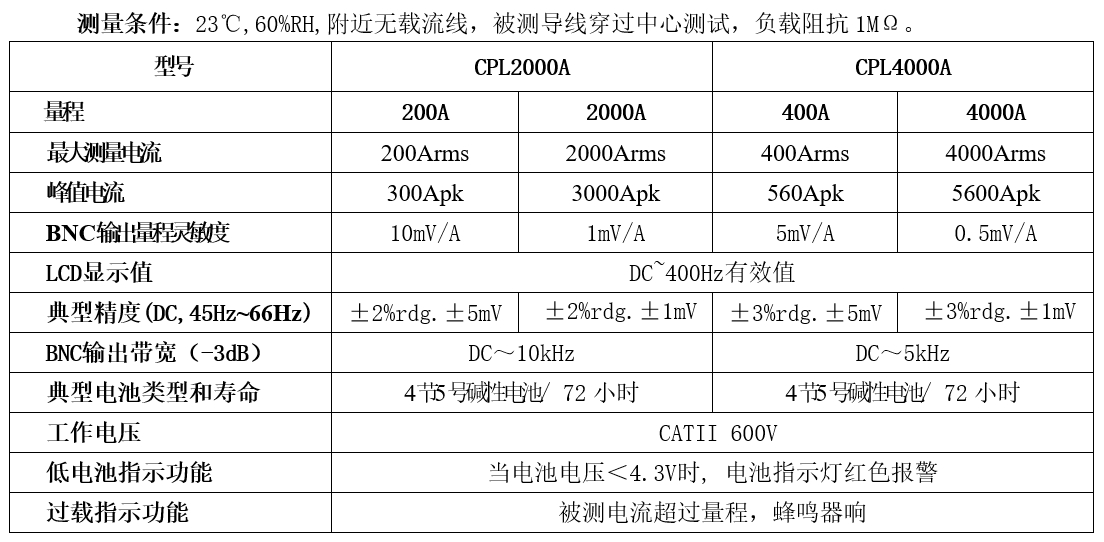

　　CPL2000A测量电流最大2000Arms，峰值电流3000Apk，带宽为10kHz(-3dB)；CPL2000HA测量电流最大2000Arms，峰值电流3000Apk，带宽为300kHz(-3dB)；CPL4000A测量电流最大4000Arms，峰值电流5600Apk，带宽为5kHz(-3dB)。

二、低频交直流电流探头CPLXXXA系列特点

　　◆ 提供两个量程切换，根据电流大小选择合适量程

　　◆ 具有自动调零功能，使用方便

　　◆ 带有电源和电池低电压报警指示灯，过载报警声

　　◆ 可使用电池供电或者外部电源供电，使得测量更加方便

　　◆ 标准的BNC输出接口，方便和示波器等其它设备的连接

　　◆ 可使用BNC转双香蕉插头连接万用表测量AC和DC电流

　　◆ 带有LCD显示屏，可显示DC～400Hz有效值

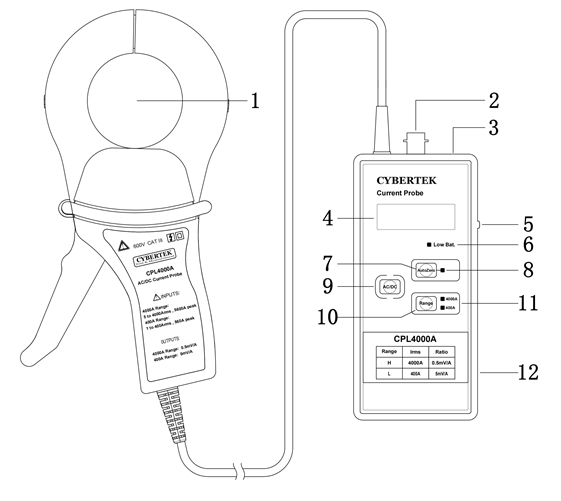

三、低频交直流电流探头CPLXXXA系列探头说明

　　◆ 探头主体

　　   1)钳口：测量电流钳口，被测导线最大直径54mm。

　　   2)信号输出接口：BNC标准接口，通过标配BNC连接线可接任何厂家示波器等。

　　   3)USB 5V供电接口：标准USB(B型)接口，标配USB供电连接线。

　　   4)LCD显示屏：显示DC~400Hz测量电流的有效值

　　   5)电源开关：OFF：探头处于关状态，电池或者外部电源不供电。

　                        　ON： 探头处于开状态，电池或者外部电源供电。

　　   6)电池低电量指示灯：当电池电压低于4.3V时，电源指示灯点亮红色，提示更换电池。

　　   7)自动调零按键：为了能够精确测量，测量之前进行调零可以避免地球磁场，温漂等环境因素的影响。

　　   8)调零指示灯：调零时点亮为绿色，调零结束后熄灭。

　　   9)AC/DC按键：LCD显示屏AC/DC测量切换。

　　   10)量程按键： 量程切换按键。

　　   11)量程指示灯：指示当前量程选择。

　　   12)电池盒：使用4节5号碱性电池，更换电池时，要求电流探头未连接被测导体和示波器，开关处于OFF位置。
