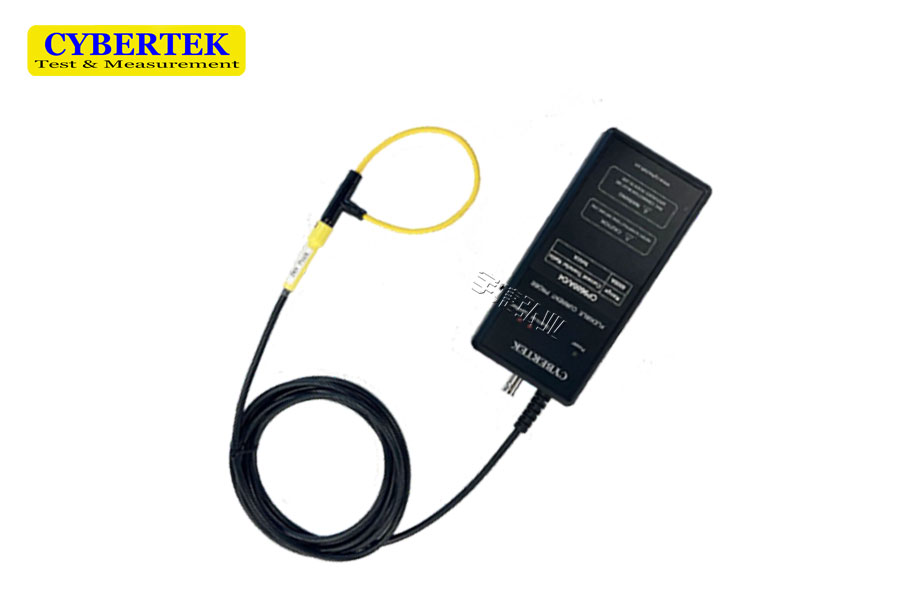

知用AC高频柔性电流探头/罗氏线圈CWTXXXXAM系列升级版

一、AC高频柔性电流探头/罗氏线圈CWTXXXXAM系列概述

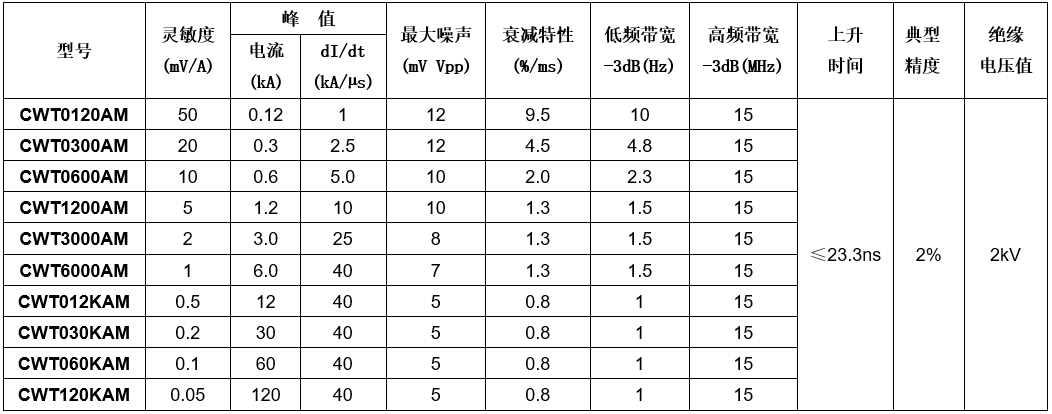

　　知用Cybertek AC高频柔性电流探头CWTXXXXAM系列，具有高带宽，高精度(典型值2%)特点。可以实现宽广的电流测量范围，频率可从几Hz到数十MHz，电流范围从mA级别到数KA级别，大大解决了电流测试的难题。

　　AC高频柔性电流探头CWTXXXXAM系列探头感应环本体线径典型值D3.5mm和D4.5mm，耐压值高达2kVpk，感应环在狭小空间可以自由穿梭，适合大电流测量场合。

二、AC高频柔性电流探头/罗氏线圈CWTXXXXAM系列特点

       ■ 线圈轻巧柔软且可以自由插拔，可以探测到许多硬制探头无法达到的地方，轻而易举的实现与被测对象连接

       ■ 插入损耗几乎为零，仅为几个皮亨，对被测对象近乎为零的干扰

       ■ 标准的BNC输出接口，很方便实现与示波器，数据采集器，数字电压表等连接，观测电流波形

       ■ 4节5号电池供电或者外部USB DC5V电源供电，使用更加灵活方便

       ■ 声光过流报警功能，更具人性化设计

       ■ 探头环和连接线长度可以根据客户要求定制，满足特殊场合测试要求

三、 AC高频柔性电流探头/罗氏线圈CWTXXXXAM系列应用

　　◆ 测量电流中的谐波组成

　　◆ 检测高频正弦电流波形

　　◆ 测量50/60Hz的微小电流

　　◆ 测量正弦波中微小的相移

　　◆ 半导体开关的电流

　　◆ 电容放电测试，纹波测量

　　◆ 分布式电流监控

　　◆ 电力母线监测

　　◆ 监测谐波、功率以及电能质量

　　◆ 大型电动机、泵、风机测试

　　◆ IGBT、MOSFET管电流测量

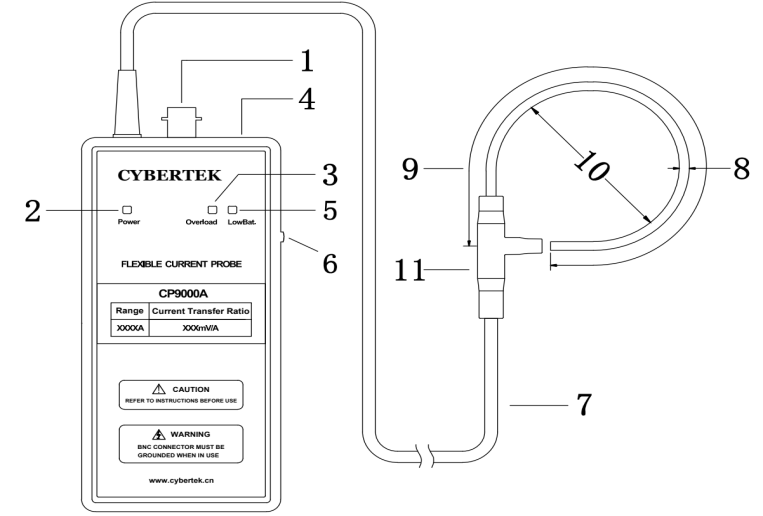

四、AC高频柔性电流探头/罗氏线圈CWTXXXXAM系列主体说明

　　1)信号输出接口:BNC标准接口，通过标配BNC连接线可接任何厂家示波器等。

　　2)电源指示灯：通电后，该指示灯亮为绿色。

　　3)过载指示灯：被测电流过载后，蜂鸣器响，且该指示灯亮为红色。

　　4)USB 5V供电接口：标准USB(B型)接口，标配USB供电连接线。

　　5)低电池报警指示灯：电池电压低后，该指示灯亮为红色，提示更换电池。

　　6)电源开关：控制电源开和关。

　　7)连接线:标准为2米，可根据用户需求定制。

　　8)探头感应环本体线径：典型值：D3.5mm和D4.5mm。

　　9)柔性探头周长：典型值：200mm，可定制。

　　10)柔性探头直径(最小处)：55mm。

　　11)电流探头方向:表示电流以所示方向流过时，输出为正，否则输出为负。
