知用智能高频电流探头HCPX8000系列

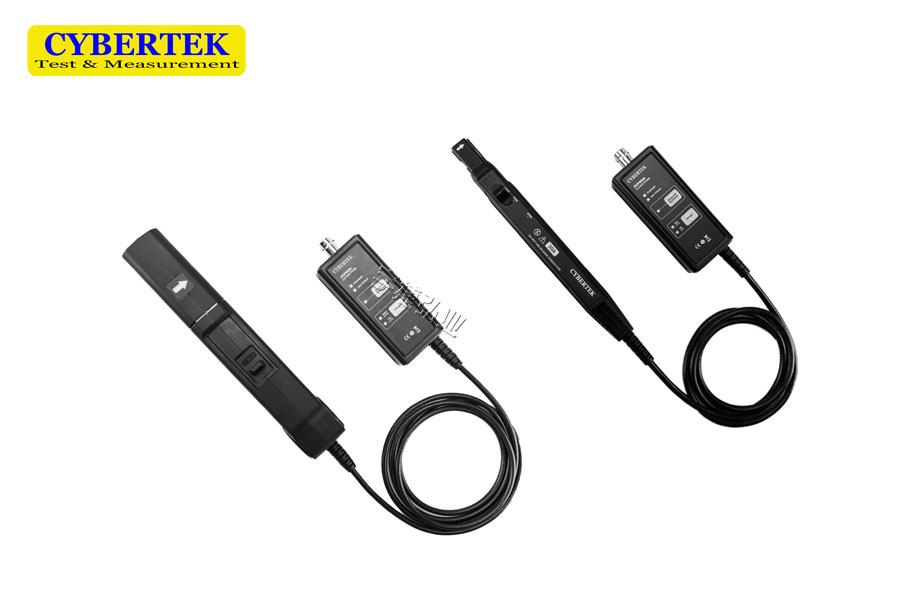

一、智能高频电流探头HCPX8000系列概述

　　HCPX8000系列电流探头是一款能够同时测量直流和交流的高频电流探头。其特点包括：高带宽，高精度。和智能探头控制器OT7001搭配使用，探头可以和市面上主流的大部分示波器进行通讯。自动设置衰减比，阻抗，延时时间等。解决了长期以来用户使用第三方示波器探头必须手动设置探头参数的困难，实现和原装一样的用户体验，且不受单一品牌示波器限制。如果不需要智能控制，客户也可以直接用适配器供电（不可以使用示波器的USB口给探头供电），进行电流测量。

二、智能高频电流探头HCPX8000系列应用

　　◆ 电源(开关式和线性)设计

　　◆ LED 照明设计

　　◆ 电动汽车设计

　　◆ 新能源

　　◆ 变频家电

　　◆ 电工实验

　　◆ 半导体器件设计

　　◆ 逆变器/变压器设计

　　◆ 电子镇流器设计

　　◆ 工控/消费电子设计

　　◆ 发动机驱动装置设计

　　◆ 电力电子和电力传动实验等

　　◆ 交通运输系统(电动车辆、机车、航空电子设备等)设计

三、智能高频电流探头HCPX8000系列产品及附件说明

　　■ 探头主体说明

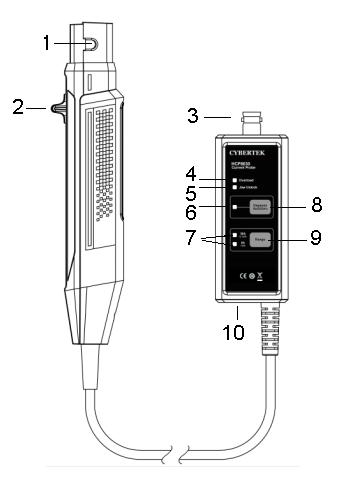

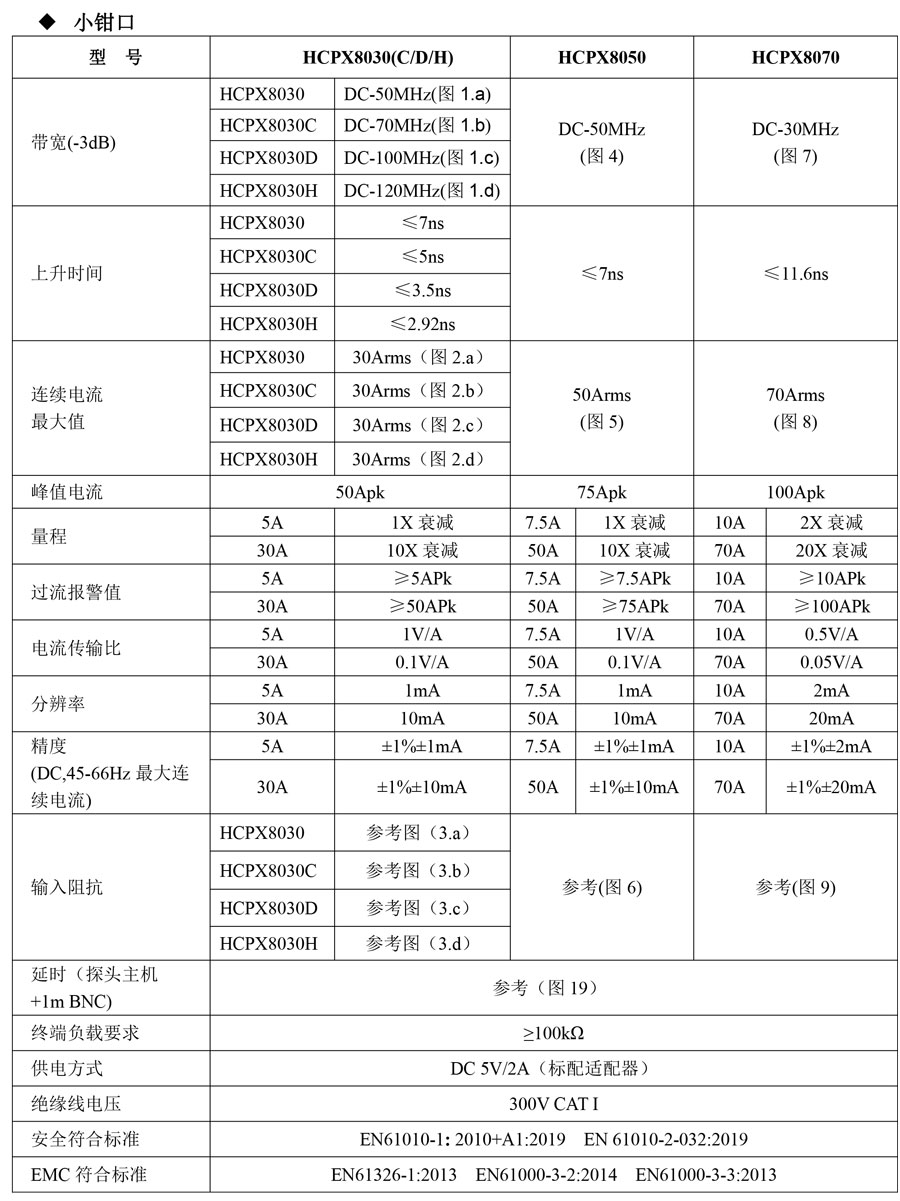

　　1) HCPX8030(C/D/H)、HCPX8050、HCPX8070

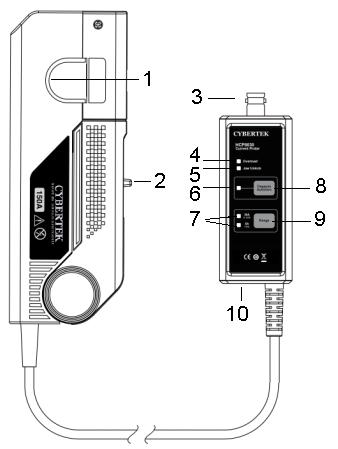

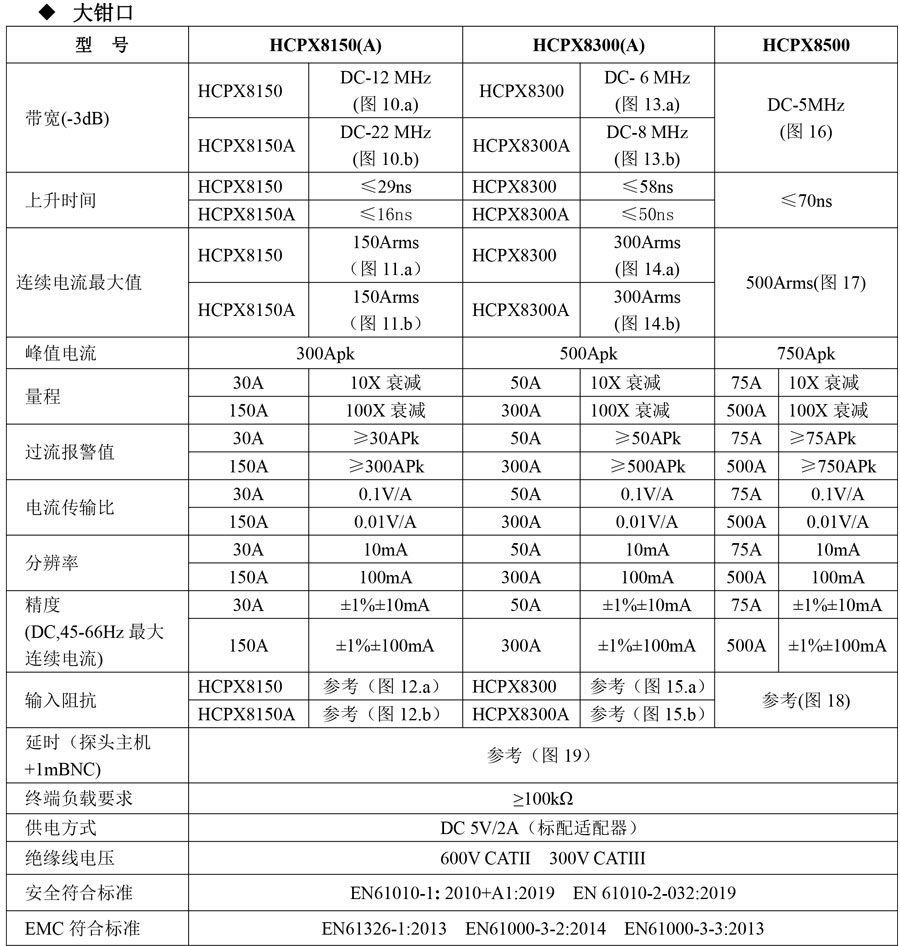

　　2) HCPX8150(A)、HCPX8300(A)、HCPX8500

　　1. 传感器头

　　检测导体电流的核心元件。元件由一个精密的半导体等构成，周围温度的急剧变化，外部压力冲击等，有可能导致其受到损伤。因此操作时必须十分注意。

　　2. 开关控制杆

　　控制传感器头开合的操纵杆。测量电流时应先拉操纵杆打开传感器，放入被测导线。然后再推操纵杆使探头处于LOCK 状态。

　　3. 输出接口

　　标准的BNC 输出接口，通过标配的BNC 同轴线可连接任何厂家的示波器。

　　4. 过载指示灯

　　被测电流超过量程后，指示灯亮红色，并有报警声，提示切换量程。

　　5. 钳口打开指示灯

　　灯亮表示推杆处于UNLOCK 状态，测量时，要确保钳口处于LOCK 状态。

　　6. 消磁调零指示灯

　　按下消磁调零按键后，该指示灯亮绿色，消磁结束后，指示灯灭。消磁若成功，蜂鸣器“嘀嘀”两声；消磁若失败，蜂鸣器“嘀”声延长，大约1s。

　　7. 量程(Range)指示灯

　　指示当前量程状态。

　　8. 消磁自动调零(Degauss AutoZero)按钮

　　机器经常使用后，探头传感器会有剩余磁场。测量前先消磁调零，可提高测量精度。按下消磁自动调零按钮，机器消磁并自动调零，时间大约5s。

　　9. 量程(Range)选择按钮

　　用于选择电流测量量程。

　　    ◆ HCPX8030(C/D/H)分为30A和5A两个量程：30A量程，探头电流传输比0.1V/A；5A量程，探头电流传输比1V/A。

　　    ◆ HCPX8050分为50A和7.5A两个量程：50A量程，探头电流传输比0.1V/A；7.5A量程，探头电流传输比1V/A。

　　    ◆ HCPX8070分为70A和10A两个量程：70A量程，探头电流传输比0.05V/A；10A量程，探头电流传输比0.5V/A。

　　    ◆ HCPX8150(A)分为150A和30A两个量程：150A量程，探头电流传输比0.01V/A；30A量程，探头电流传输比0.1V/A。

　　    ◆ HCPX8300(A)分为300A和50A两个量程：300A量程，探头电流传输比0.01V/A；50A量程，探头电流传输比0.1V/A。

　　    ◆ HCPX8500分为500A和75A两个量程：500A量程，探头电流传输比0.01V/A；75A量程，探头电流传输比0.1V/A。

　　10.电源插口

　　外部供电TypeC 插孔，标配DC5V/2A 适配器。

　　■ 附件说明

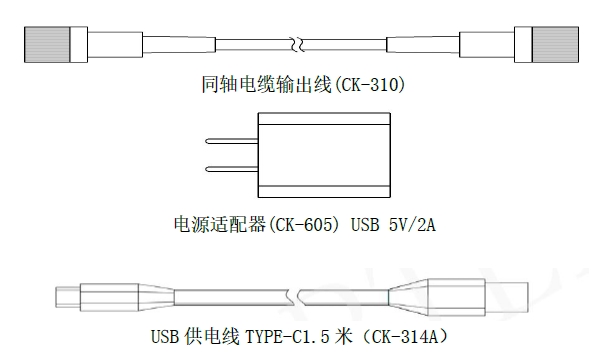

　　产品标配附件说明：

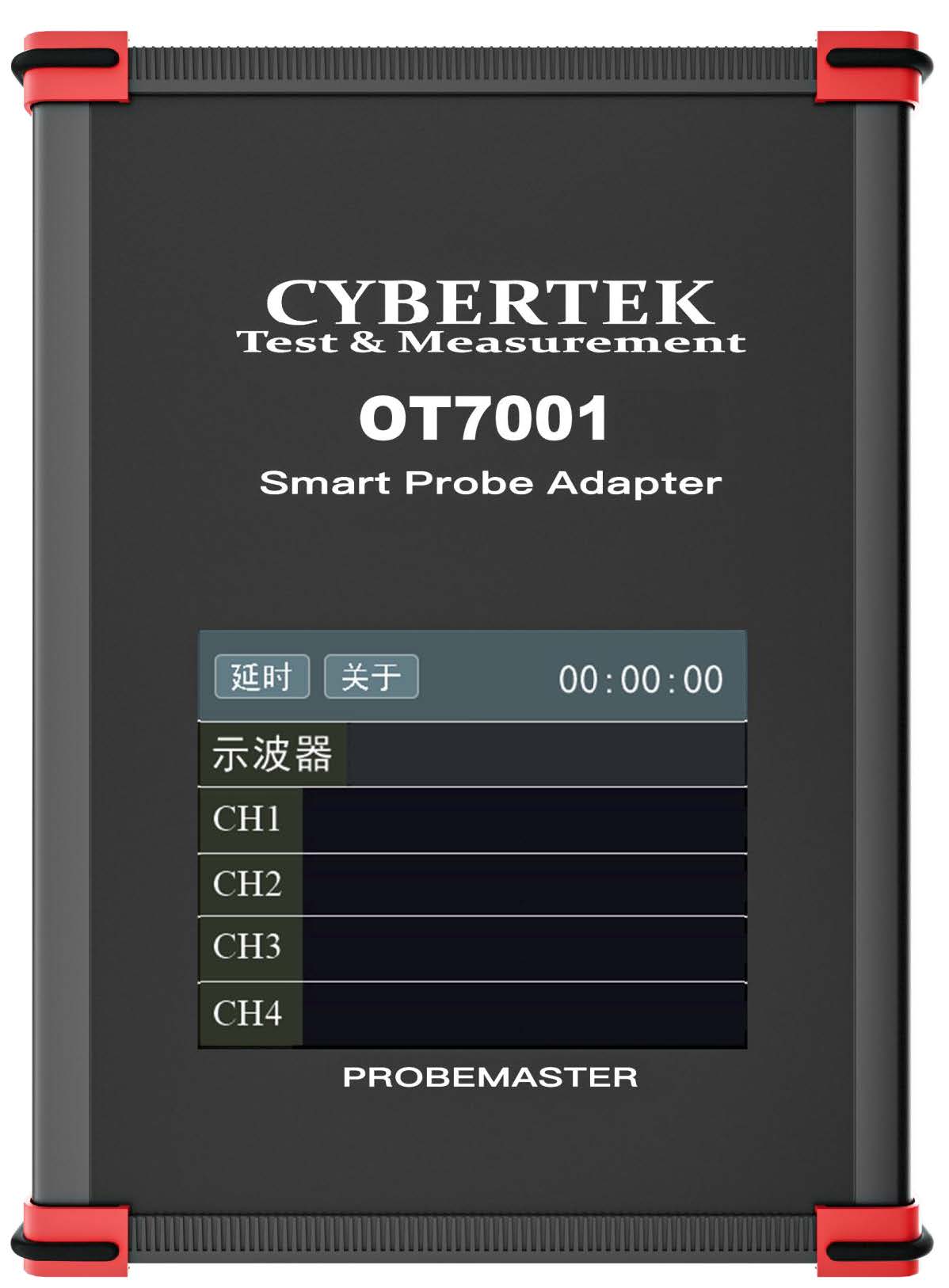

　　产品选购附件说明：OT7001

　　OT7001智能探头控制器可以自动识别用户所接入智能探头，实时控制示波器设置用户所接入智能探头的产品型号、电压电流类型、衰减比、延时等参数。详细说明请参考OT7001说明书。
