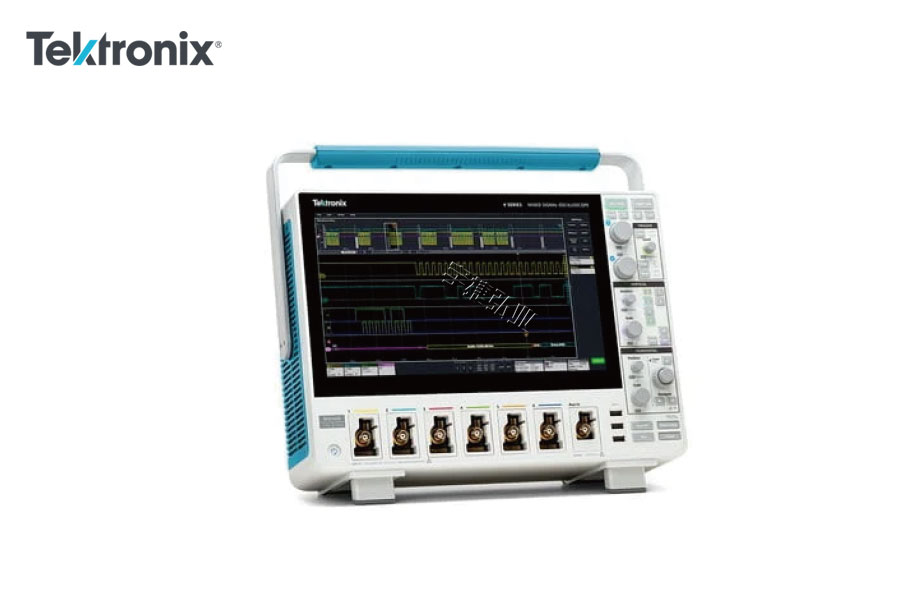

泰克MSO混合信号示波器4系列B

一、MSO混合信号示波器4系列B概述

　　4系列B MSO为台式示波器的性能、分析功能和总体使用体验树立了全新的标准，非常适合调试和验证嵌入式系统和功率转换器。作为第二代产品，此仪器采用新处理平台，其响应能力提升两倍以上，显著加快测量过程和数据传输，完全支持远程操作和控制。提供4路或6路FlexChannel®输入通道，让您深入了解被测对象的设计质量。高分辨率12位采样，搭配新款13.3英寸高清显示器，能以更高对比度为您显示精确的测量结果。此外，同步多通道频谱分析有助于进行噪声捕获和射频测量。卓越的测量性能与屡获大奖的直观用户界面相结合，易于快速呈现准确的结果。

二、MSO混合信号示波器4系列B主要性能指标

　　◆ 屏幕：13.3 英寸 (338 mm) (1920 x 1080) 电容屏

　　◆ 带宽：可以升级(最高1.5GHZ)

　　◆ 采样率(所有模拟/数字通道)：实时：6.25 GS/s

　　◆ 记录长度：标配 31.25 M 点(选配升级 62.5 M 点)

　　◆ 最大波形捕获速率：>500,000个波形/秒

　　◆ 垂直分辨率：12位ADC，高分辨率模式下高达 16位

　　◆ FlexChannel 技术

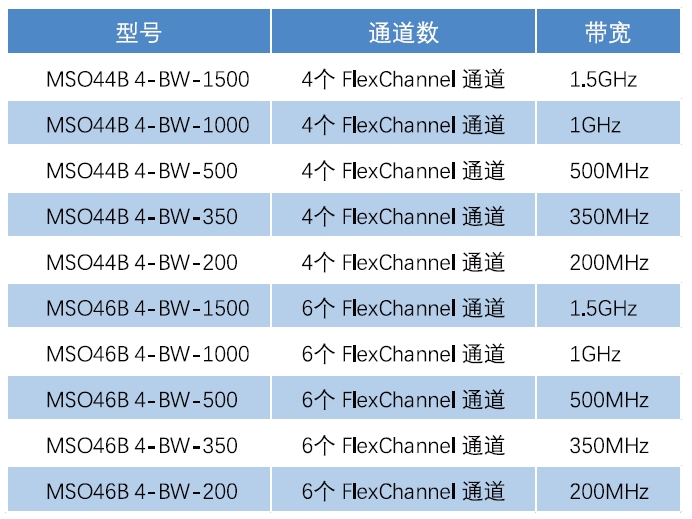

三、MSO混合信号示波器4系列B配置

　　◆ 选配：协议触发、解码和分析;NFC 解码和分析

　　◆ 选配且可升级：任意/函数发生器

　　◆ 注册后免费提供：数字电压表;触发频率计数器

　　◆ 可选分析：高级频谱视图;RF与时间光迹、触发、光谱图和IQ捕获;模板/极限测试; 高级功率测量和分析;三相电气分析(仅限6通道型号)

　　探头

　　◆ 200MHz型号，每个通道标配1个TPP0250探头(250MHz)

　　◆ 350MHz，500MHz型号，每个通道标配1个TPP0500B探头(500MHz)

　　◆ 1GHz和1.5GHz型号，每个通道标配1个TPP1000探头(1GHz)

　　◆ 每个通道可选配一个TLP058 探头(8个数字通道)
