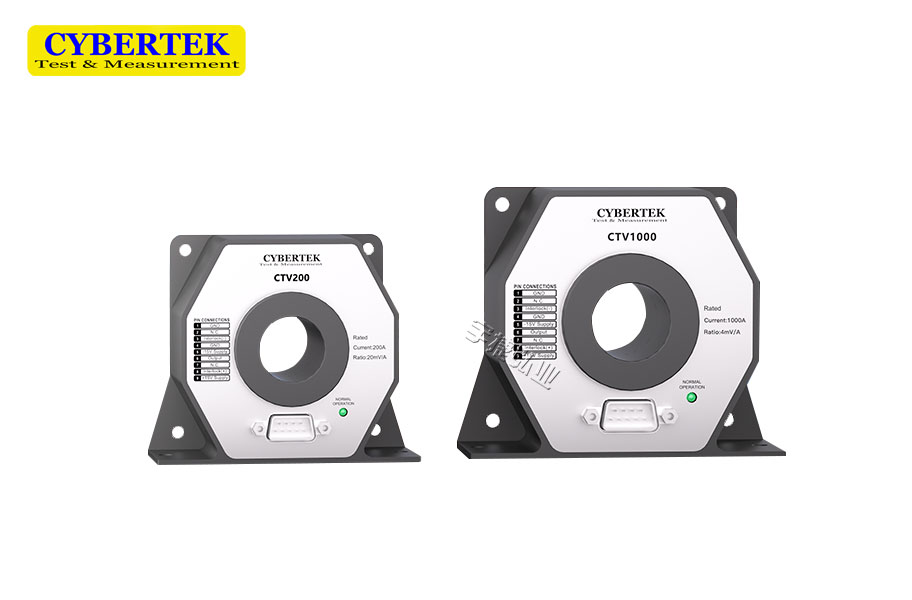

知用AC/DC高精度电流互感器CTV（电压输出）
◆ 电流范围：60A~2000A
◆ 带宽可达2MHz，高达0.03%测量精度
◆ 最大测量导体直径80mm
◆ 优越的线性特性，低温漂特性，低插入损耗
◆ 强抗干扰性能，低噪声
欢迎垂询：137 5117 6688（微信同号）或QQ138235948
一、AC/DC高精度电流互感器CTV（电压输出）概述
CTV系列是一款能够同时测量直流和交流的超高精度互感器。测量电流范围从60A到2000A，带宽最高达到2MHz。采用磁通门技术，具有优越的线性特性，低温漂特性，低插入损耗，强抗干扰性能，低噪声等特点。非常适合高精度高稳定性的电流测量，广泛应用于工业，医疗，实验室等场合。
二、AC/DC高精度电流互感器CTV（电压输出）产品说明

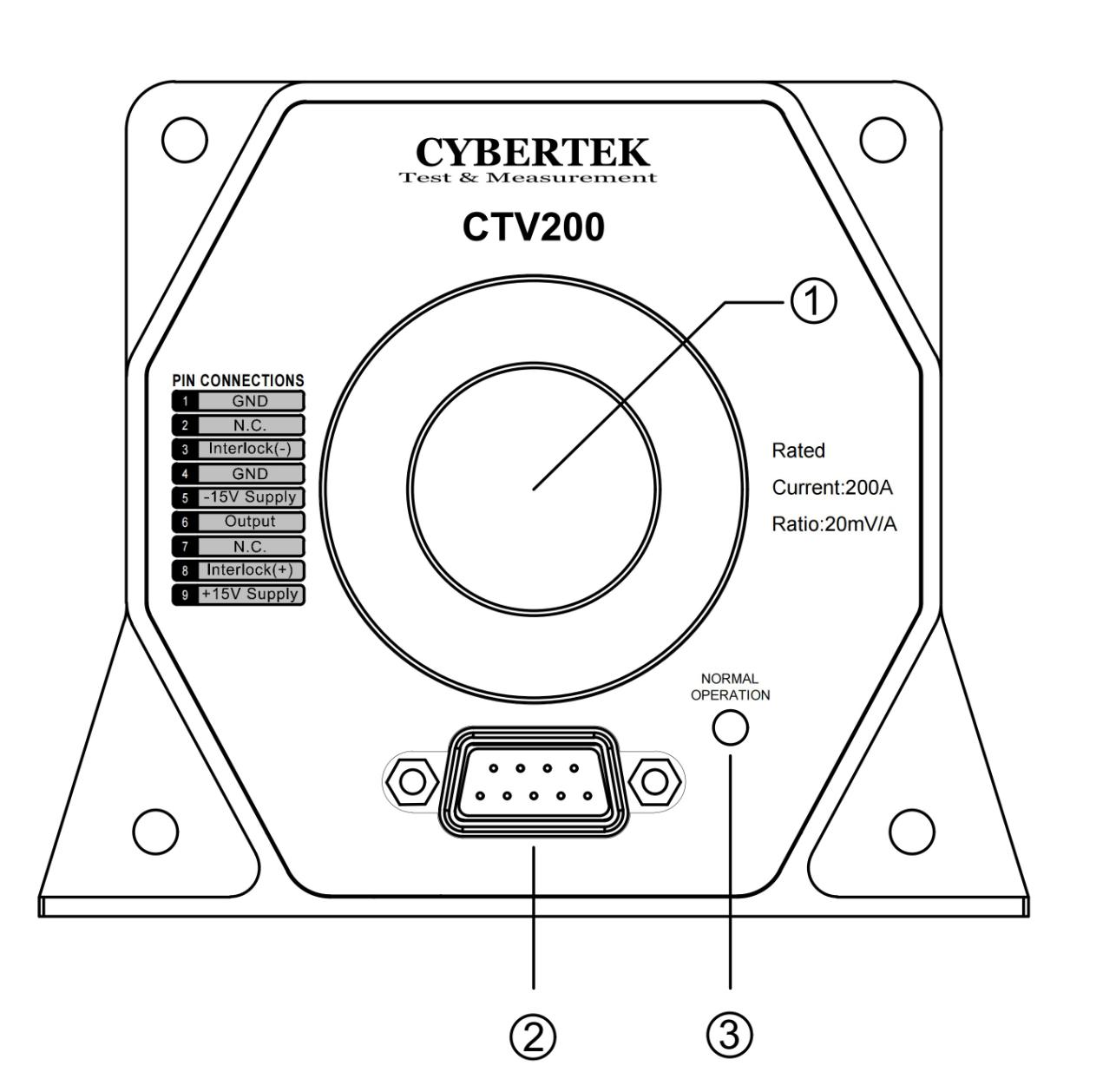

■ 以CTV200为例
1、互感器钳口：为保证测试精度，被测导线从中间穿过。
CTV60、CTV200 钳口直径：25mm；CTV1000钳口直径：30mm；CTV2000钳口直径：80mm。
2、通信接口：包含信号输出，供电接口，状态指示功能，引脚定义如下图。
3、状态指示灯：正常工作时，绿灯点亮;出现异常时，灯熄灭。

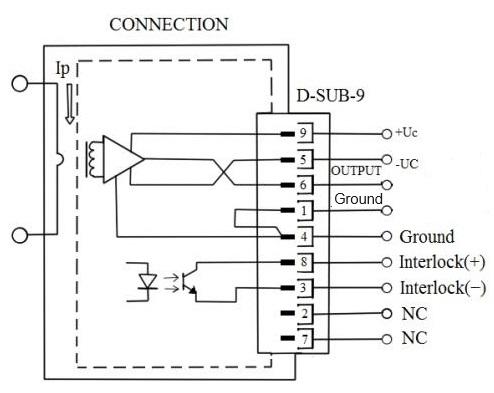

三、AC/DC高精度电流互感器CTV（电压输出）接线示例图
四、AC/DC高精度电流互感器CTV（电压输出）电流额定值VS频率曲线

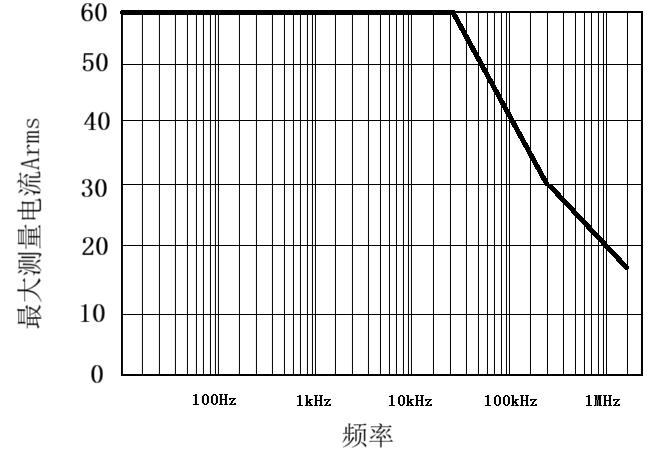

■ CTV60

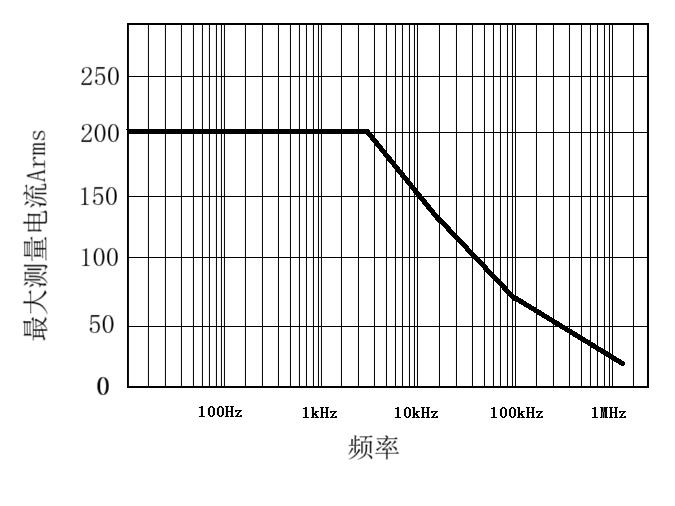

■ CTV200

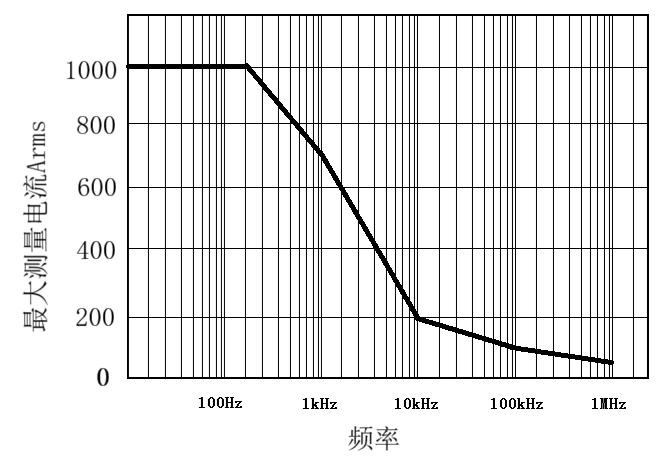

■ CTV1000
■ CTV2000

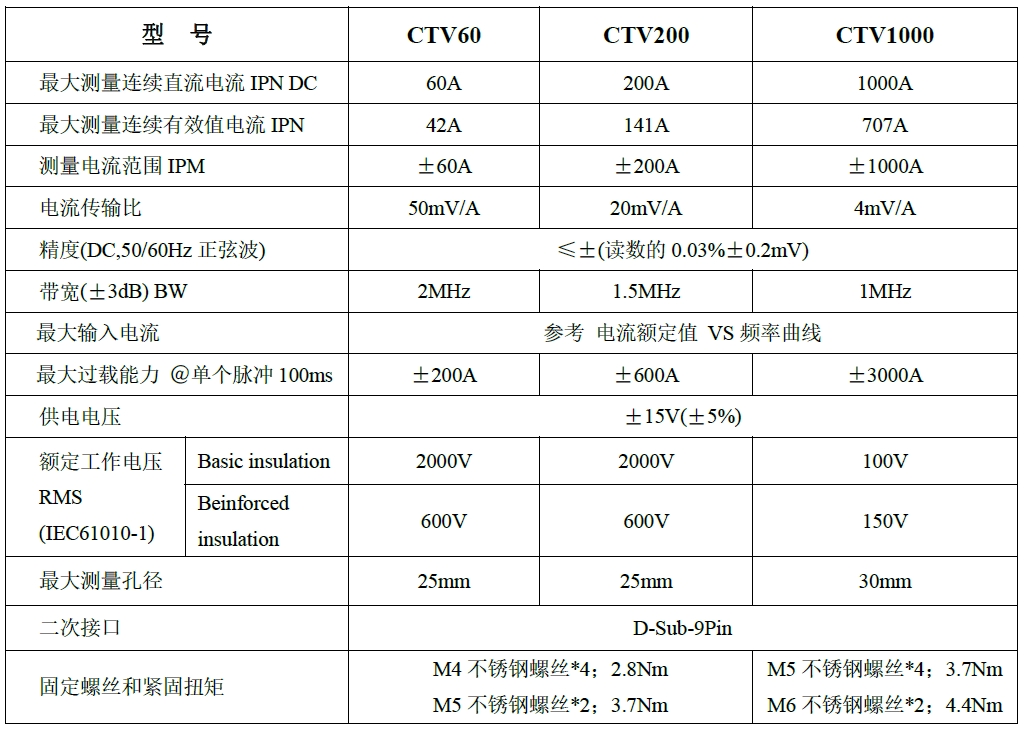

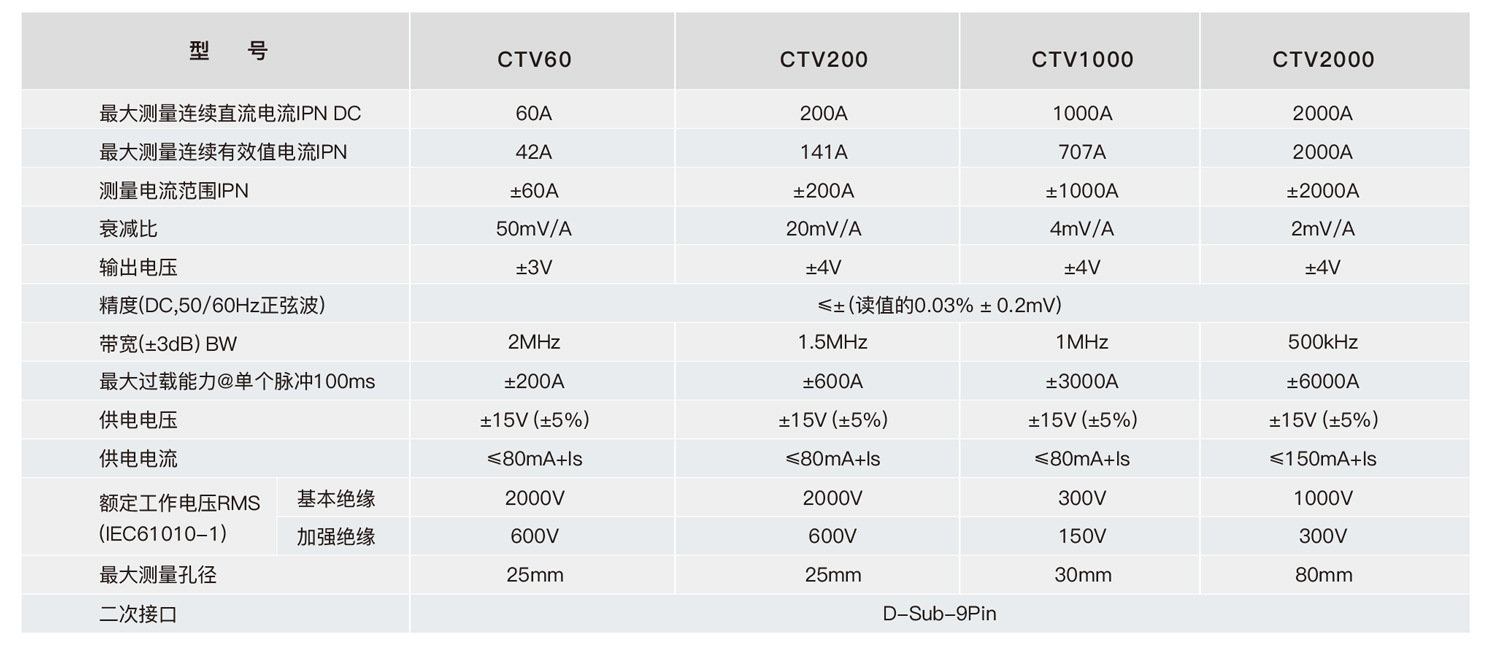

知用AC/DC高精度互感器CTV系列规格参数
测量条件：温度：25℃；供电电压：±Uc =±15V；导体在中心位置
知用AC/DC高精度互感器CTV系列选件问题，欢迎来电详询137 5117 6688，专业技术人员为您匹配最适合您需求的产品。

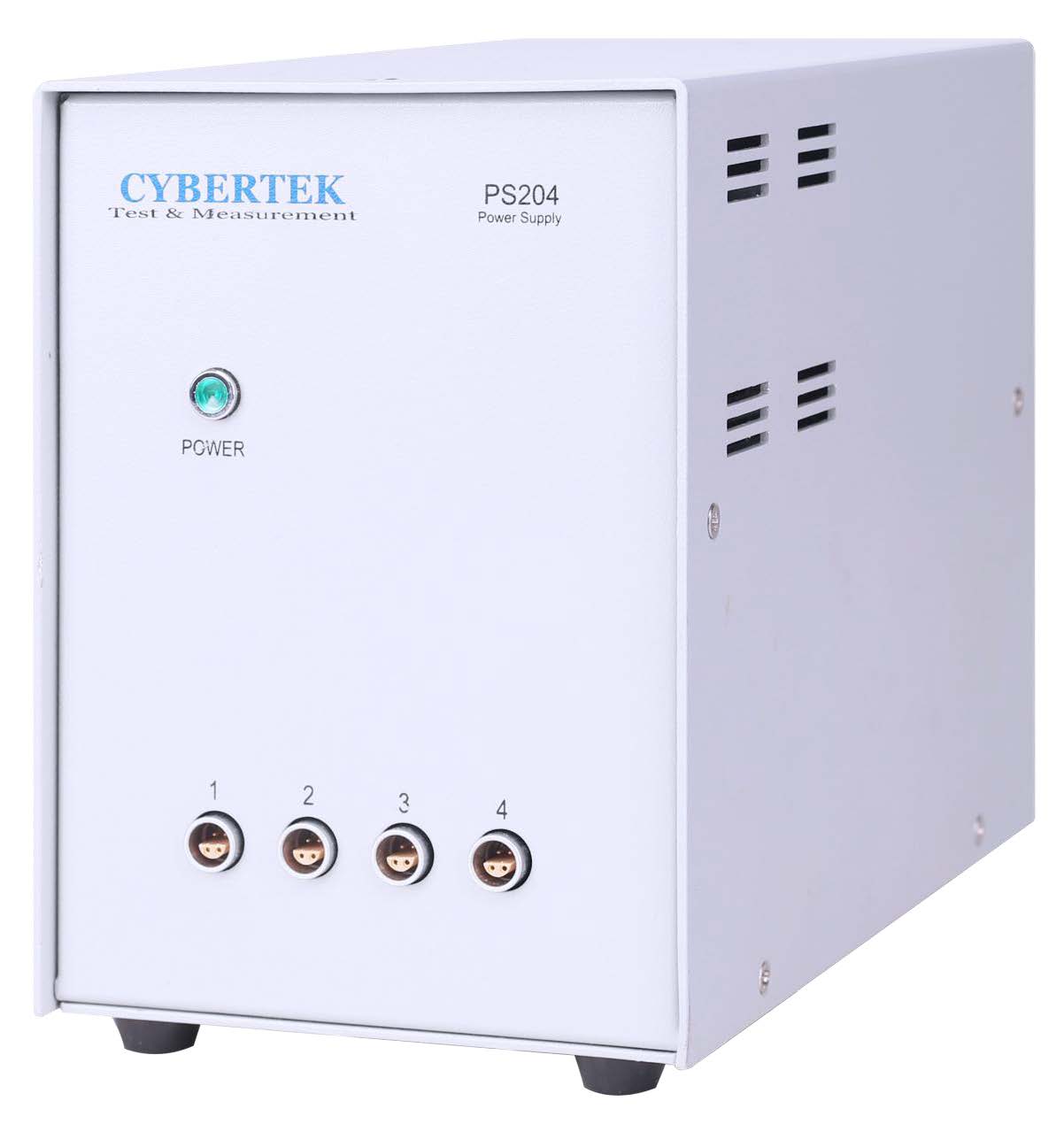

电源（PS200系列）：互感器供电电源，PS202：两通道电源；PS204：四通道电源；PS208：八通道电源。每通道电压输出±15V/1.5A，选配件，需另行购买。

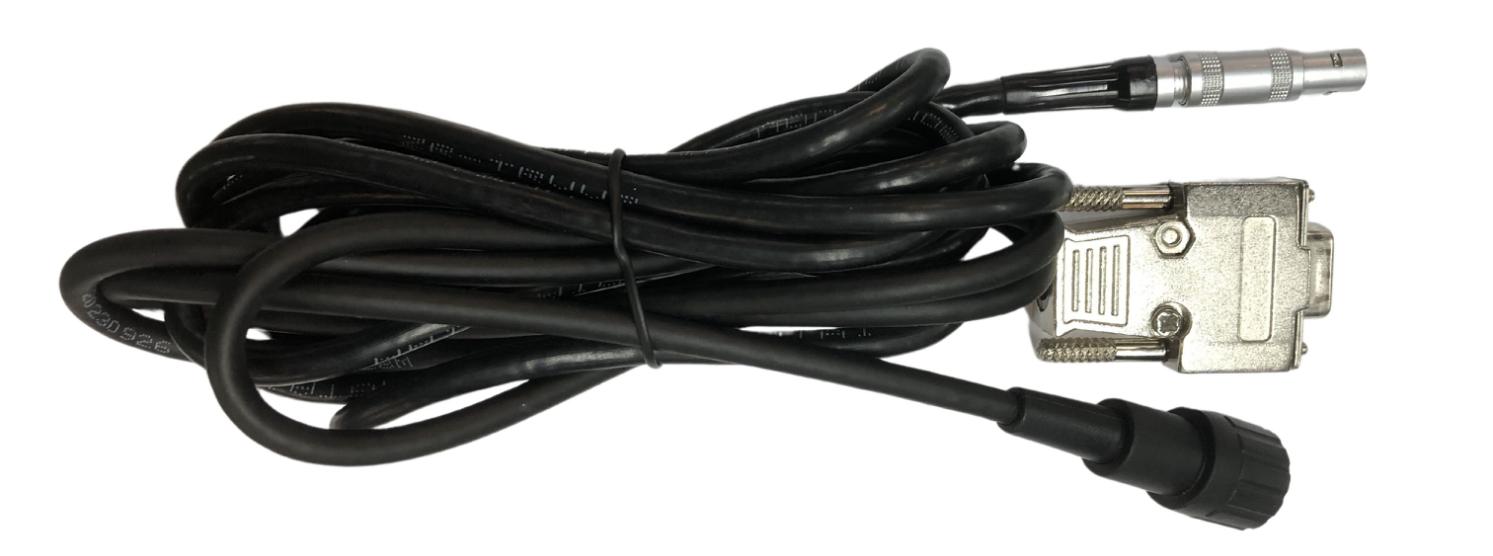

连接线(CK-331)：连接互感器，供电电源，电流输出端子。标准长度2 米，长度可定制，选配件，需另行购买。
知用AC/DC高精度互感器CTV系列订购信息（欢迎来电详询137 5117 6688 微信同号，专业技术人员为您匹配最适合您需求的产品）
◆CTV60：60A/DC～2MHz
◆CTV200：200A/DC～1.5MHz
◆CTV1000：1000A/DC～1MHz
◆CTV2000：2000A/DC～500kHz
高精度互感器CTV系列应用
◆ 高精度，高稳定性电流反馈单元
◆ 电流校准单元
◆ 能量测量
◆ 医疗设备
◆ 新能源汽车电子
