知用高频低压差分探头DP6020B/DP6040B/DP6060B

 一、知用高频低压差分探头DP6020B/6040B/6060B概述

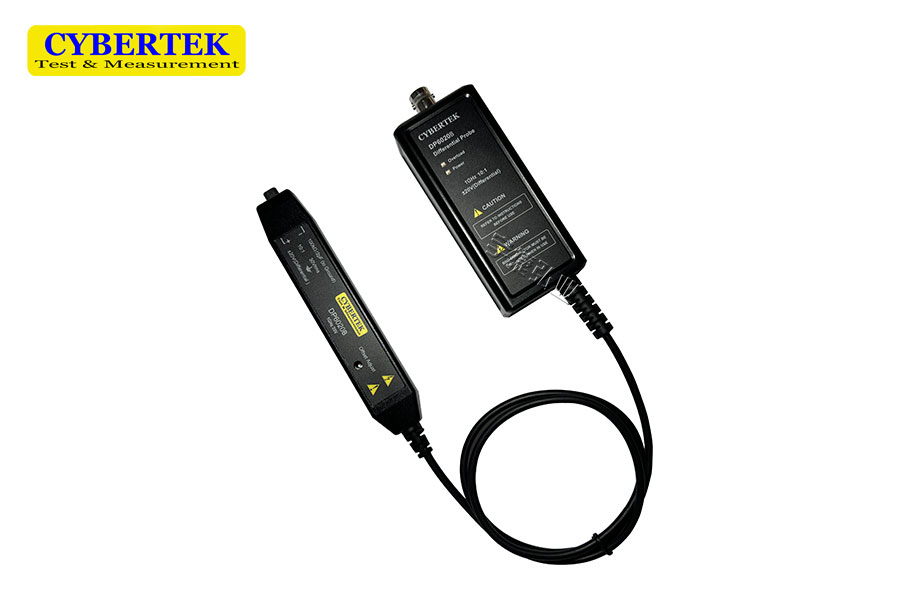

　　DP6020B、DP6040B 和DP6060B 探头是具有浮地测量功能的低压差分探头。测量电压分别±　20V(DC+Pk)、±40V(DC+Pk)和±60V(DC+Pk),其带宽高达1GHz，提供10:1 、20:1 和50:1 的衰减设置，具有200KΩ和400KΩ 的输入阻抗，以及1 pF 的低输入电容，可以最大程度地降低电路负载;具有过压报警功能，可以兼容任何具有50 Ω BNC 输入的示波器，并可以通过示波器或计算机上的　USB 端口供电。在各种应用中得到广泛使用，可以为当今的高速功率测量、车载总线测量和数字系　统设计提供出色的通用差分信号测量。

二、知用高频低压差分探头DP6020B/6040B/6060B应用

　　◆ 浮地差分信号测量

　　◆ 高速功率测量

　　◆ 数字差分总线

　　◆ 汽车串行总线(CAN、LIN、FlexRay)

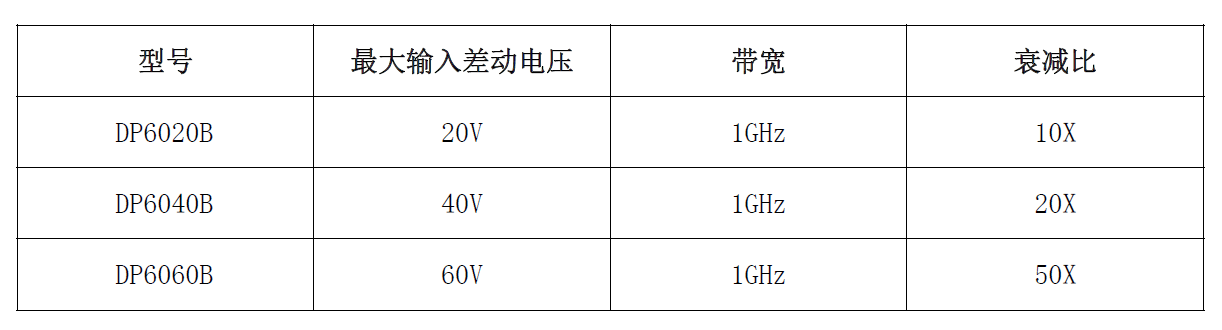

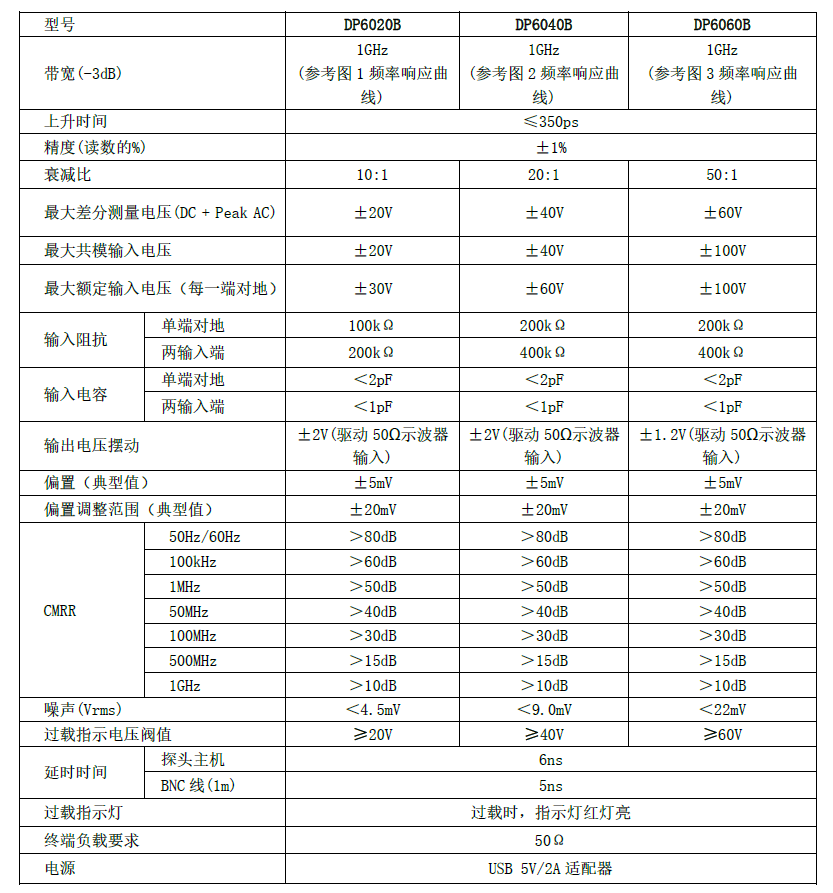

三、知用高频低压差分探头DP6020B/6040B/6060B简要说明

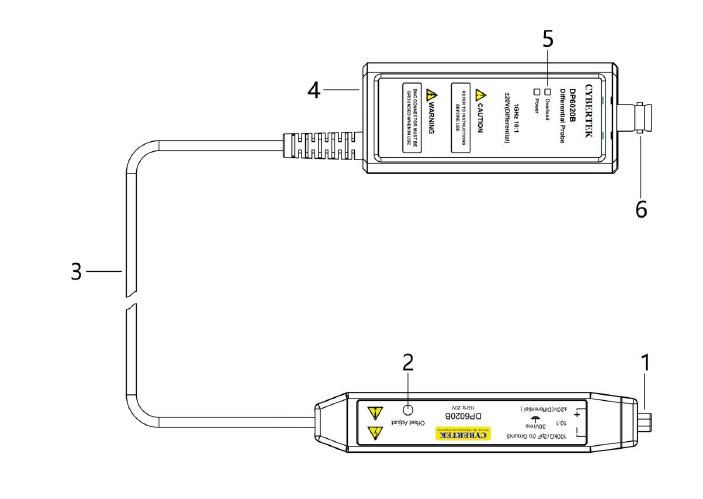

四、知用高频低压差分探头DP6020B/6040B/6060B探头主体说明

　详细说明：

　　①输入线：间距是2.54mm的插孔，连接插针或延长线后测量电压信号。

　　②偏置调节：调节该可调电阻，实现输出偏置调节。

　　③连接线：探头前端和后端连接线，长度70cm

　　④电源接口：标准的USB TYPE-C 接口，通过标配的USB 适配器供电；也可以通过示波器供电，使用方便。

　　⑤过载报警指示灯(Overload)：测量范围超过量程时，过载指示灯亮，且有报警声。

　　⑥输出接口：标配标准的BNC 输出接口，可接任何厂家示波器，要求示波器输入阻抗设置为50Ω， 或者接标配的贯通式50Ω负载，示波器输入阻抗设置成1MΩ。

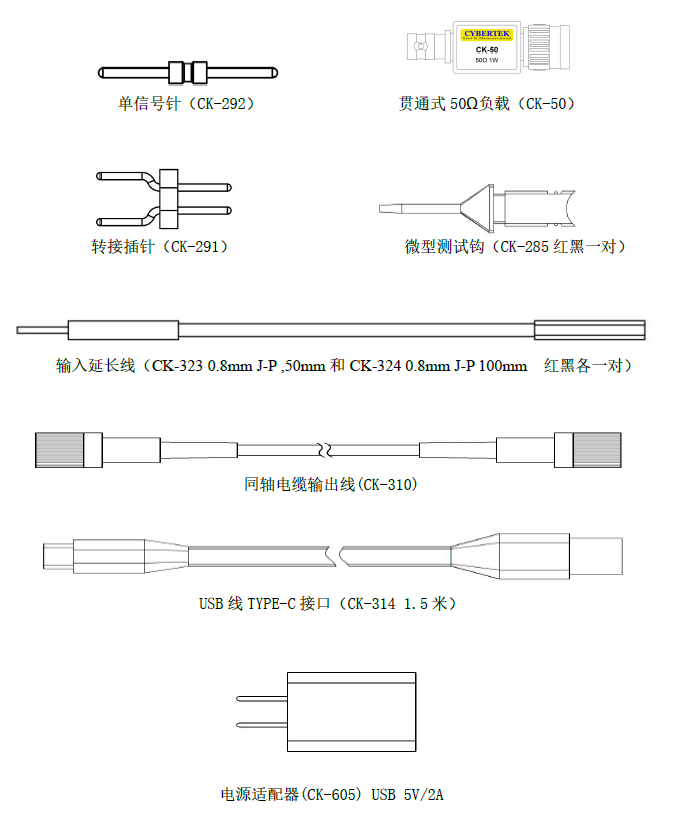

五、知用高频低压差分探头DP6020B/6040B/6060B探头附件说明
