知用双脉冲测试延时装置TF1000D

一、双脉冲测试延时装置探头TF1000D概述

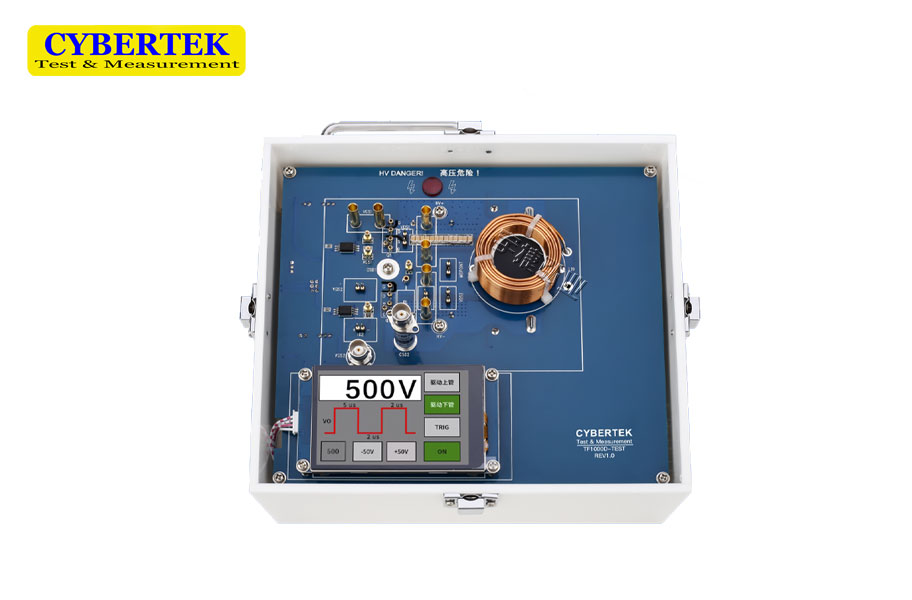

　　TF1000D是一款集成了高压电源、功率电感、双脉冲信号发生器、UI控制界面等完整核心组件的便携式双脉冲测试仪。

　　◆ 本装置设计有供电流电压探头使用的便捷式接驳端子，可便捷且精准地将功率半桥拓扑结构的测试波形读取至用户示波器上，以充分展示本公司探头在高速功率器件级动态测试实验过程中的优异性能，工程师无需再额外配置外围仪器仪表。

　　◆ 本装置可帮助工程师测试表征TO-247-3L/ TO-247-4L封装SiC MOSFET单管器件的动态性能，其主体电路包含主电路回路和驱动电路两部分，得益于整体低杂散电感的电路设计，当MOSFET快速通断且达到500V/15ns(dv/dt 高达33KV/us)时，器件两端的波形震荡仍可控制在极低水平，以便于精确测量计算被测SiC MOSFET器件的动态参数。

　　◆ 本装置上部电路板区域集成了各类电流电压探头的接入端口，均根据精确测量的要求布局设计，以充分发挥出探头性能；针对高压差分探头的采用定制型4mm香蕉插座，在降低波形振荡的同时实现对500MHz高速电压信号进行低失真测量采集。对于高速电流采集：设置了两个本公司最新型螺栓型同轴分流器，分别用于检测上管及下管的高速电流波形。此新型螺栓型同轴分流器可较为简便地进行徒手安装和拆卸，或快速替换各不同阻值的同轴分流器。

　　◆ 本装置可以通过前面的可视化UI软件控制界面，可快速准确地切换双脉冲实验的不同测试项目（DUT器件开关特性/反向恢复特性）的硬件电路连接。软件设置时会同步配置上/下桥臂的驱动器，内部继电器，以及空心电感接入位置，工程师可快速准确作设置切换并避免错误设置。

　　TF1000D双脉冲测试演示装置整体尺寸仅有214*193*123mm，非常便于携带及演示。

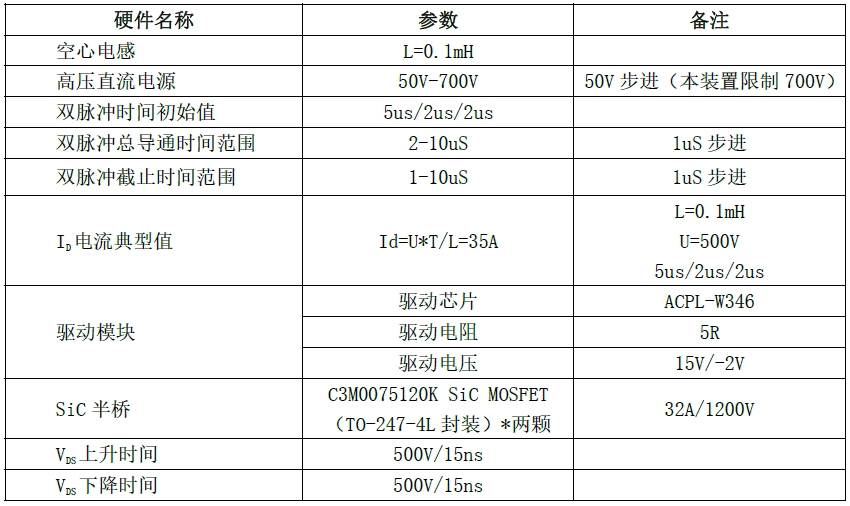

二、双脉冲测试延时装置探头TF1000D特点

　　◆ 便捷的电流电压探头接驳端⼦设计，实现便捷精准功率半桥拓扑测试

　　◆ 可精确测量计算被测SiC MOSFET器件的动态参数

　　◆ MOSFET快速通断且达到500V/15ns(dv/dt⾼达67kV/us)

　　◆ 针对⾼压差分探头，采⽤4mm⾹蕉插座，实现低失真测量

　　◆ 针对⾼频电流采集，设计了螺栓型同轴分流器（寄⽣参数极⼩：1nH，⾼频带宽2GHz）的测试位，可徒⼿安装拆卸

　　◆ 可通过可视化UI软件控制界⾯，切换为双脉冲上管或下管实验

　　◆ 尺⼨仅有214*193*123mm，便于携带及演示
