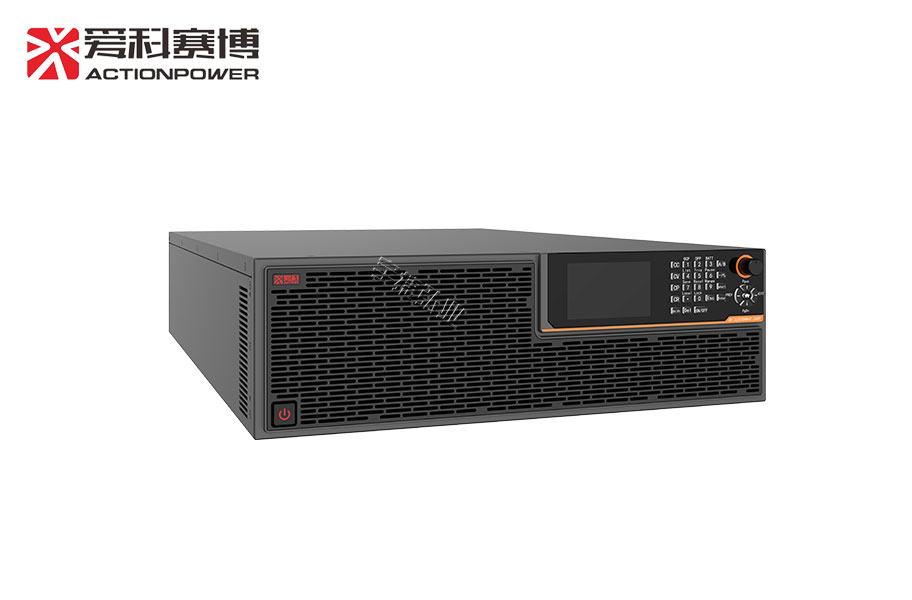

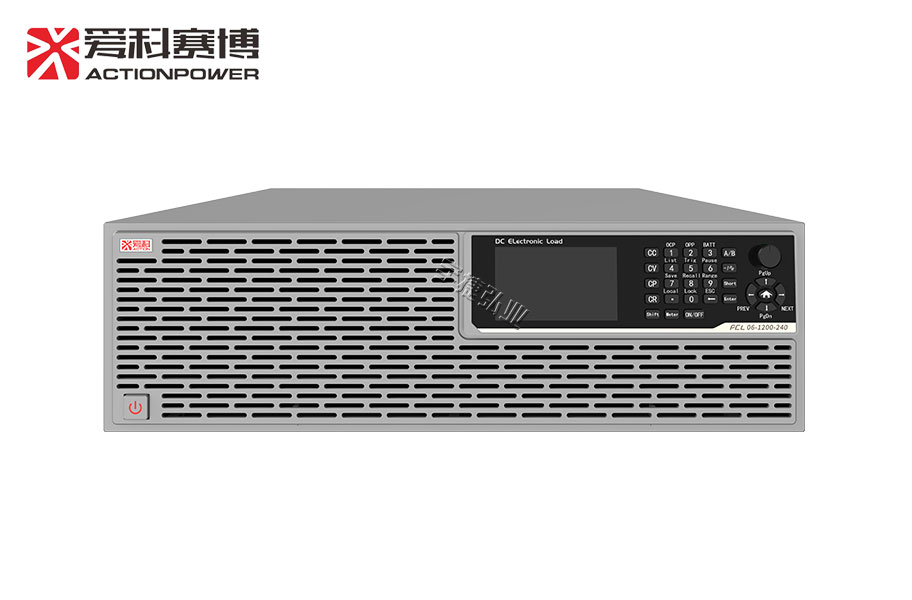

爱科赛博直流电子负载PCL系列

一、直流电子负载PCL系列概述

　　PCL系列直流电子负载是一款集高精度、高性能、高功率密度于一体的大功率直流电子负载，具备快速动态响应与稳定可靠的负载模拟能力，能满足电源及电池产品严苛的测试需求，其具有行业领先的功率密度，独立的高精度测量系统，良好的行业负载适应性。

二、直流电子负载PCL系列产品特点

　　◆ 超高功率密度

　　   采用紧凑型3U模组设计，单模组功率高达6kW。

　　◆ 高扩容性

　　   支持多模组堆叠扩展，模组间主/从并联控制，单机支持6-60kW。高速数字并联系统，能将多达100台产品并联组合，总功率扩容至600kW。并联后运行与单机运行性能、精度相同。

　　◆ 高动态电流响应

　　   电流响应高达20μs，动态模式20kHz。

　　   适应复杂多变的实验环境；在高强度、快节奏的产线测试中实现快速匹配，提高效率。

　　◆ 超高测量精度

　　   电压0.025%+0.025%F.S.，电流0.05%+0.05%F.S.。电压与电流测量精度达行业领先水平，适用于精密电源校准、医疗设备供电测试等高精度场景，确保测试数据的权威性与可追溯性。

　　◆ 高速电压、电流采样率

　　   高达500kHz的实时采样率，可精准捕捉纳秒级瞬态波形（如DC-DC电源开关噪声、锂电池脉冲充放电特性），为动态性能分析与故障诊断提供高分辨率数据支持。

　　◆ 高速动态模式及动态扫描模式

　　   支持30kHz高速负载切换，模拟快速变化的负载工况（如新能源汽车电机控制器动态响应测试）。

　　   动态扫描模式可自动遍历负载参数，不遗漏任何一个参数，加速验证设备在全工况下的稳定性。

　　◆ 连接方式灵活多样

　　   支持LAN、RS232、CAN_FD通讯接口，选配GPIB通讯接口，便于测试系统集成和扩展，应对不同使用场景。

　　◆ 支持MPPT最大功率追踪 (选配)

　　   可选配专为光伏系统测试设计，动态追踪太阳能板的最大功率点（MPPT）功能，优化能量转换效率测试，助力光伏逆变器与储能系统的研发。

　　◆ 支持正弦波、锯齿波、三角波等特殊波形电流测试

　　   可选配通过注入自定义波形电流（如正弦波模拟逆变器谐波负载），测试设备在非稳态工况下的性能，适用于新能源并网设备、航空航天电源验证等特殊场景。

三、直流电子负载PCL系列产品功能

　　◆ 支持宽范围多档电压

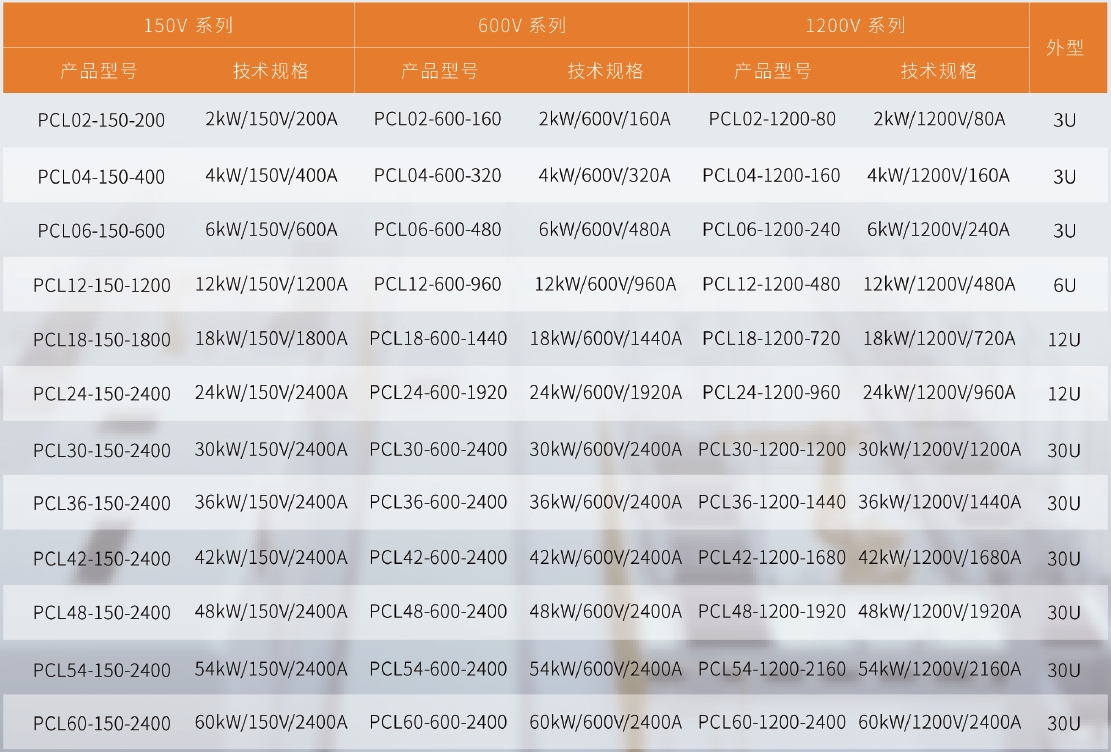

　　   工作电压0-150V/0-600V/0-1200V，支持宽范围多档电压输入(低至0V，高至1200V)，兼容低压电池模组(如48V)、高压动力电池(如800V EV平台)及光伏直流系统测试，自动/手动切换档位，确保测试精度与安全性。

　　◆ 支持多种工作模式

　　   支持CC/CV/CP/CR/CV-CC/CR-CC/CV-CR等多种工作模式，覆盖恒流、恒压、恒功率、恒电阻及复合模式，满足电池充电曲线模拟、LED驱动测试等复杂测试需求。

　　◆ 序列测试功能

　　   预编程多步骤测试流程，自动化执行复杂测试任务(如电源启动时序验证)。

　　◆ 放电测试功能

　　   精确控制电池/电容放电过程，记录容量与效率数据。

　　◆ OCP/OPP测试功能

　　   验证过流、过功率保护功能，确保被测设备安全性。

　　◆ 模拟短路功能

　　   瞬时短路测试，检验设备故障保护机制(如保险丝熔断时间)。

       ◆ 瞬间2倍过功率带载能力

　　   短时承受2倍额定功率(如12kW模组支持24kW/百亳秒级别脉冲)，用于测试电源瞬时过载能力(如服务器电源启动浪涌)或验证保护电路响应速度。

　　◆ 保护功能

　　   包括OPP(过功率)，OVP(过压报警)，OCP(过电流保护)，OTP(过温度保护)，FAN FAULT(风扇故障)，LOAD/SENSE REV(反向报警)，Sensor FAULT(温度传感器故障)等功能。
