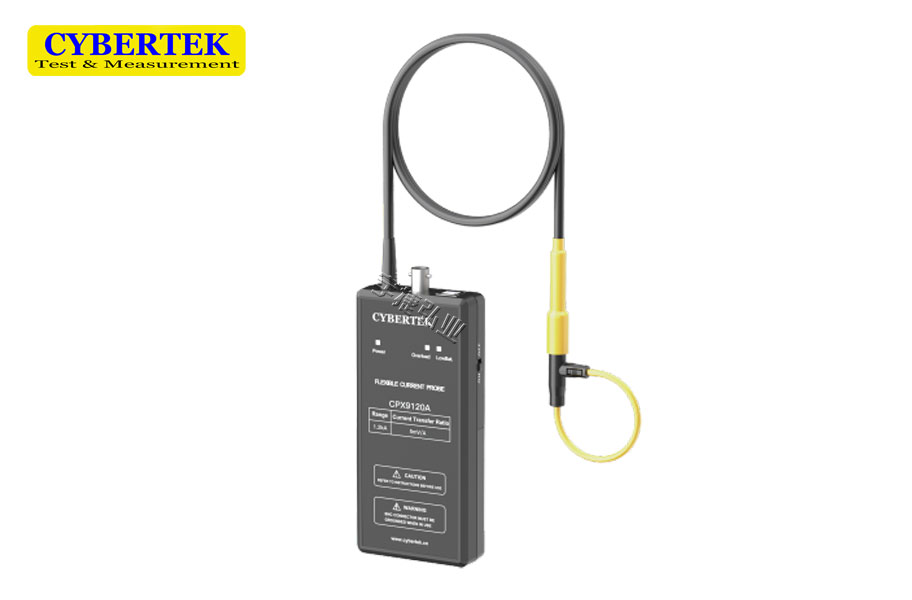

知用智能AC高频柔性电流探头CPX9000A系列

一、智能AC高频柔性电流探头CPX9000A系列概述

　　CPX9000(S/L)A系列柔性电流探头是仅测试AC电流信号的探头。具有高带宽，高精度(典型值2%)等特点。探头具有通讯功能，可以和智能探头控制器OT7001搭配使用，实时控制示波器设置用户所接入智能探头的产品型号、电流、电压类型、衰减比、延时等参数。彻底解决了长期以来用户使用第三方示波器探头必须手动设置探头参数的困难，实现和示波器专用接口探头一样的用户体验。可以实现宽广的电流测量范围。频率可从几Hz到数十MHz，电流范围从mA级别到数kA级别，大大解决了电流测试的难题。其主要特点包括：线圈轻巧柔软且可以自由插拔，可以探测到许多硬制探头无法达到的地方，轻而易举的实现与被测对象连接。插入损耗几乎为零，仅为几个皮亨，对被测对象近乎为零的干扰。标准的BNC输出接口，很方便实现与示波器，数据采集器，数字电压表等连接，观测电流波形。4节5号电池供电或者外部USB DC5V电源供电，使用更加灵活方便。声光过流报警功能，更具人性化设计。探头环和连接线长度可以根据客户要求定制，满足特殊场合测试要求。

　　CPX9000SA系列探头感应环细小柔软，线径典型值2.5mm、2.5mm*1.2mm、1.6mm，耐压值分别高达2kVpk 、1kVpk 和1kVpk 。其中， D2A系列电流环的线圈耐温能达到150℃ 。非常适合MOSFET，IGBT 器件管脚电流测量(TO-220，TO-47 封装)、电容纹波电流测量等小封装器件电流测量。

　　CPX9000A系列探头环外径典型值3.5mm 和4.5mm，耐压值分别高达2kVpk和5kVpk，感应环在狭小空间可以自由穿梭，适合大电流测量场合。

　　CPX9000LA系列探头环外径典型值8mm，耐压值高达10kVpk，非常适合大电流，大功率场合。

二、智能AC高频柔性电流探头CPX9000A系列特点

　　◆ 业界独创的电池和USB双供电

　　◆ CPX9000SA-D2A系列线耐温高达150℃

　　◆ 高带宽，高精度（典型值2%）

　　◆ 插入损耗几乎为零，仅为几个皮亨，对被测对象近乎为零的干扰

　　◆ CPX9000SA系列探头感应环细小柔软，线径典型值2.5mm、2.5mm*1.2mm、1.6mm，耐压值高达1kVpk，非常适合MOSFET，IGBT器件管脚电流测量（TO-220，TO-47封装）、电容纹波电流测量等小封装器件电流测量。
