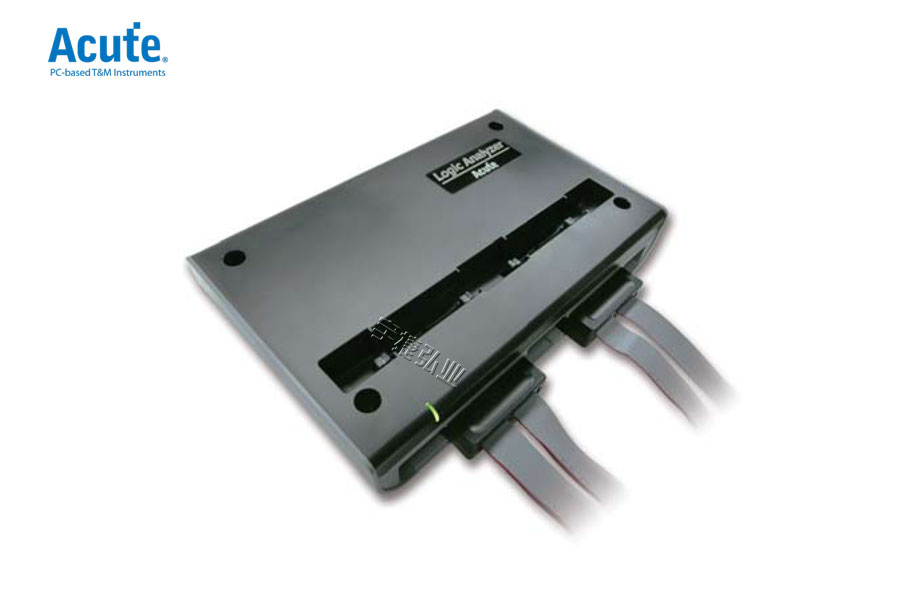

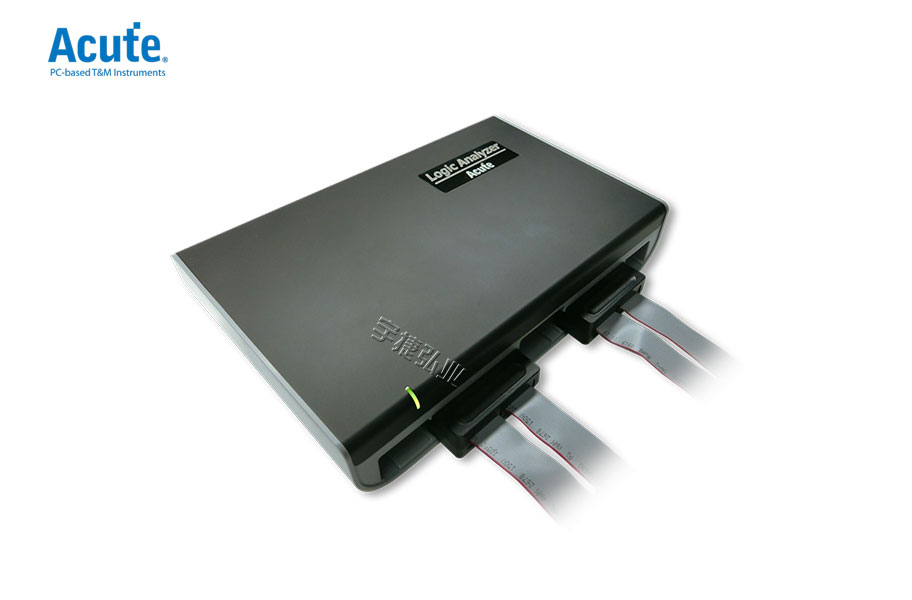

皇晶Acute逻辑分析仪+协议分析仪LA4000系列

一、皇晶Acute逻辑分析仪+协议分析仪LA4000系列特点

　　• PC-based

　　• 68 / 136 通道

　　• USB 3.0 介面, 12V 电源

　　• 4GHz 时序分析 / 400MHz 状态分析

　　• 32Gb 总记忆体

　　• 主动探头 : 方便接线并提高讯号颉取品质

　　• 支持堆叠各厂牌示波器量测混合讯号

　　• 总线解码 : CAN 2.0B/CAN FD, DP_Aux¹, eMMC 5.1, I²C, MIPI I3C 1.1, Profibus, SD 3.0,SPI, SVID², SWD, UART (RS232), USB1.1, USB PD 3... 100 余种

　　• 总线触发 I : I²C, MIPI I3C 1.1, SPI, UART (RS232), USB PD 3, ...

　　• 总线触发 II : eMMC5.1, eSPI, NAND Flash, SD3.0, Serial Flash, SVID³, ...

　　• 协议分析 I : CAN 2.0B/CAN FD, I²C, MIPI I3C 1.1, SPI, UART (RS232), USB PD 3, ...

　　• 协议分析 II : DALI, eSPI, MDIO, PMBus, Profibus, PWM, SVID³, ...

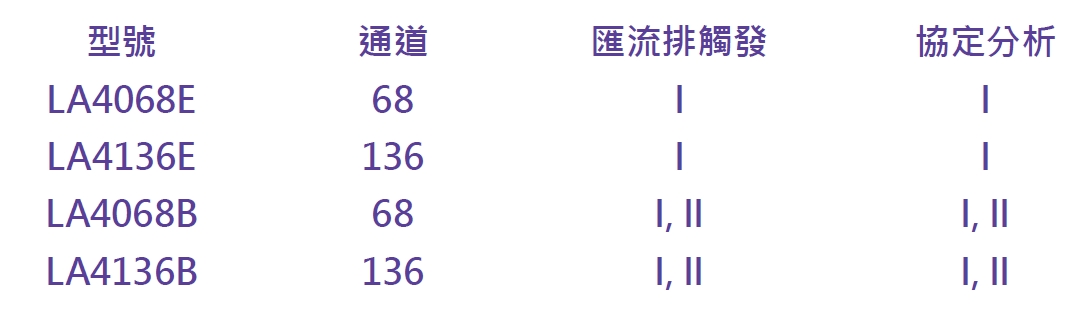

二、皇晶Acute逻辑分析仪+协议分析仪LA4000系列型号简介

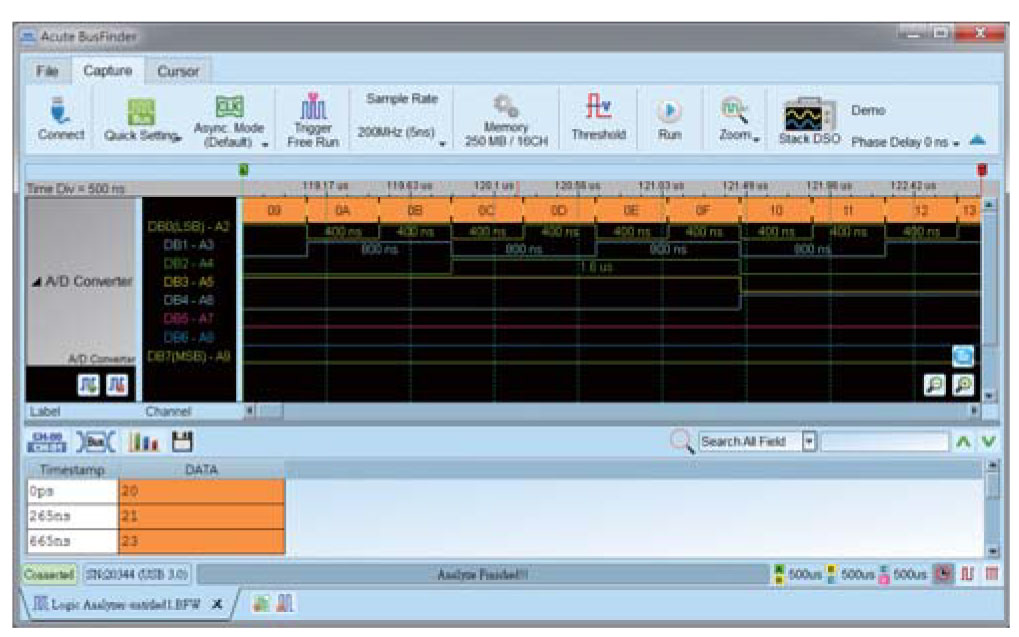

三、皇晶Acute逻辑分析仪+协议分析仪LA4000系列软件画面

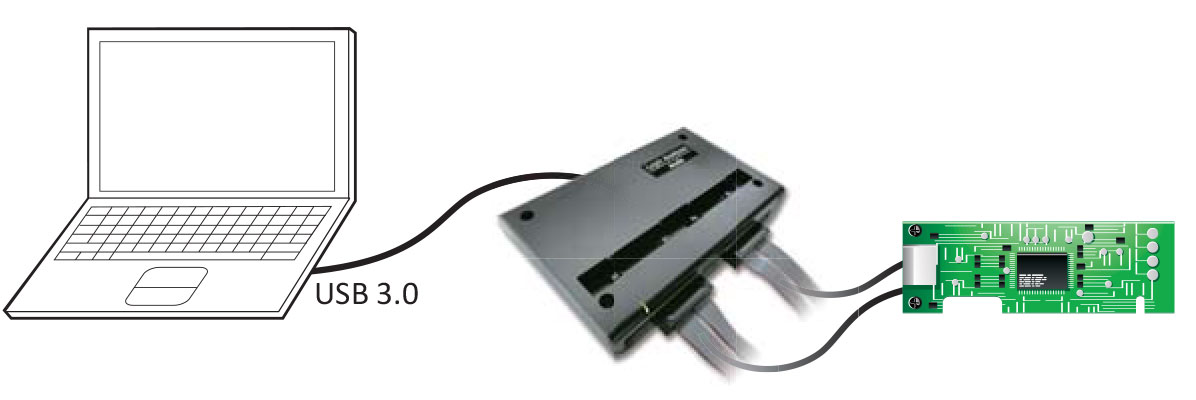

四、皇晶Acute逻辑分析仪+协议分析仪LA4000系列系统需求

　　• USB 3.0 port

　　• 64 bits: Win 7, Win 8, Win 10, Win 11

　　• PC RAM 16GB (recommended) or 8GB at least
