皇晶Acute码型信号发生器TravelData DG4000系列

一、码型信号发生器TravelData DG4000系列概述

　　新一代 DG4000 码型信号发生器凭借其显著提升的性能和丰富的功能，成为多通道系统测试的理想选择，在信号模拟与重现领域中展现出强大实力。

　　DG4000的信号输出速度达到了700Mbps，相比其前代产品DG3000的400Mbps有了显著提升。此外，DG4000的工作频率范围最高可达 2.4GHz，远超过DG3000的 400MHz，这使得DG4000能够应对更广泛的应用场景，从而实现更精确的信号模拟与重现。

　　DG4128B配备了112个独立通道，每个通道都能够独立生成码型信号，这使得它在多通道系统测试中具备了无可比拟的灵活性。无论是进行复杂的系统测试还是精细的信号分析，DG4000都能够应对自如，确保每个通道的信号都能够准确且独立地进行生成和控制。

　　新一代DG4000不仅适用于信号模拟与重现，还支持多种通信协议，包括 MIPI I3C、SVI3、SVID 等，这使得它成为测试和验证各种不同应用的通信接口的理想工具。在研发阶段，DG4000可用来模拟产生数据，并将其传送给IC，以进行验证测试。这不仅有助于确认IC的正确性和性能，还能够提前发现和解决潜在的问题，确保产品在市场上的成功应用。

　　此外，DG4000支持使用指令操控信号发送规则，并可导入不同信号源数据文件或自行编辑信号格式，为用户提供了极大的灵活性。这意味着用户可以根据具体需求灵活设置信号生成的方式，从而实现更高效、更精确的测试和分析。

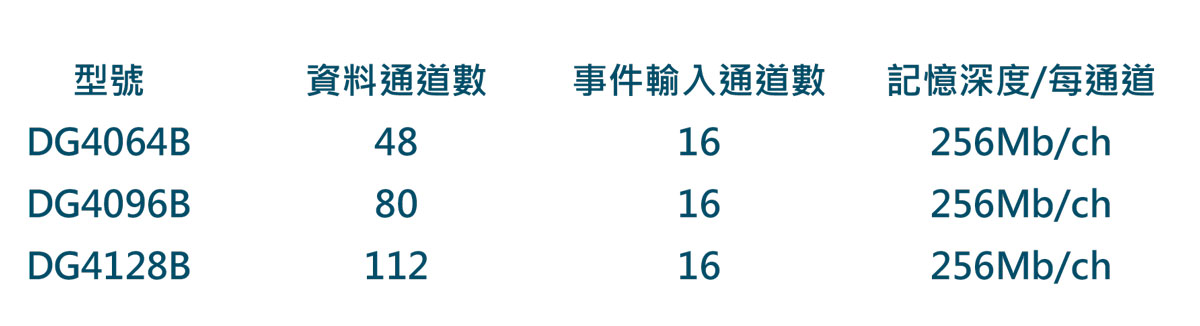

二、码型信号发生器TravelData DG4000系列型号简介

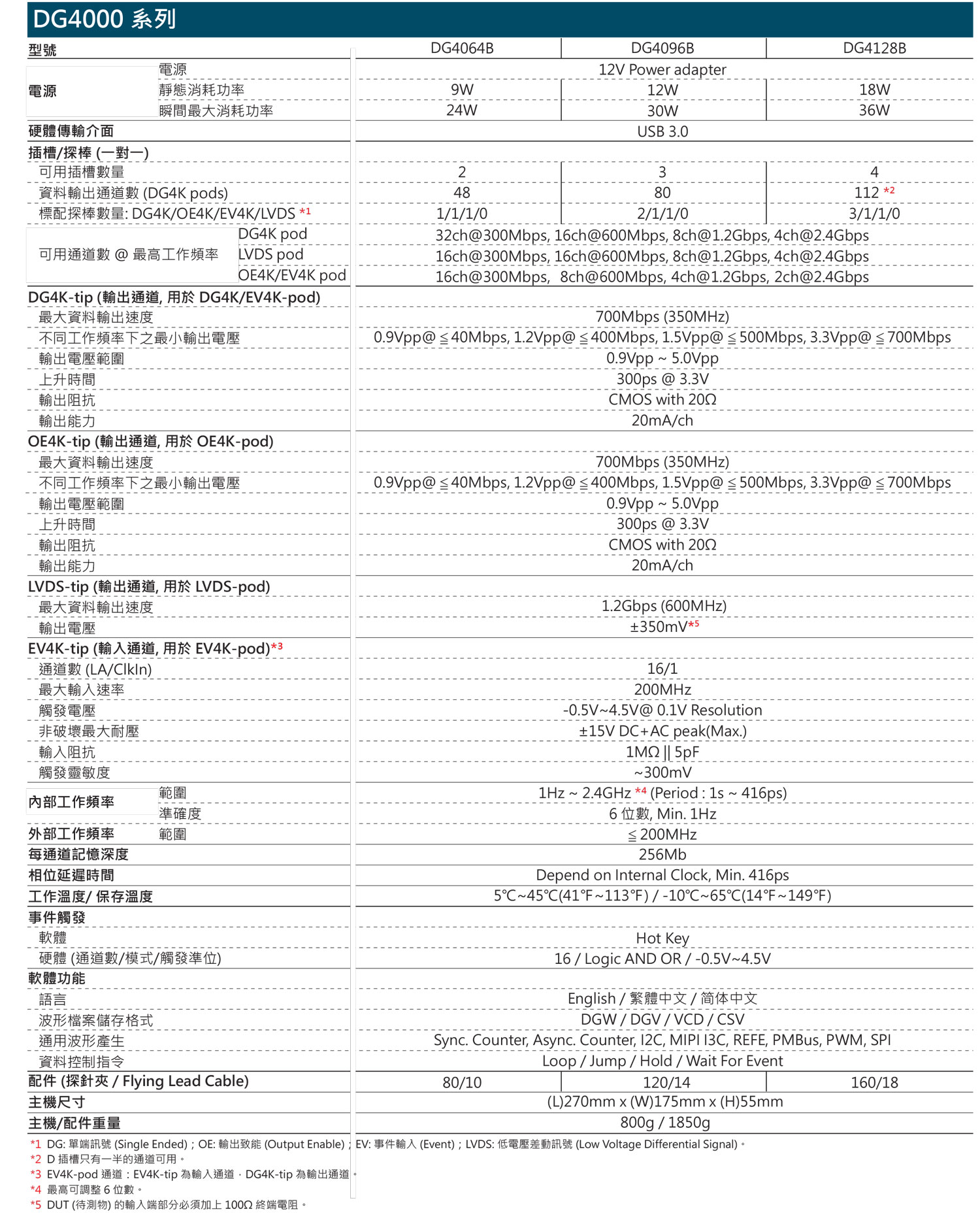

三、码型信号发生器TravelData DG4000系列特点

　　◆ USB 3.0接口，12V 电源

　　◆ 通道：112最多 (资料通道)，16 (事件输入)

　　◆ 资料输出速度：700Mbps@Ch (最大)

　　◆ 记忆深度：每通道256Mb/ch

　　◆ 工作频率范围：1Hz~2.4GHz (6位数准确度)

　　◆ 输出能力：0.9V~5.0V (0.1V解析度) 和高阻抗

　　◆ 每通道皆可做相位调整

　　◆ 通用波形产生：I²C，MIPI I3C，MIPI-RFFE，PMBus，PWM，SPI，同步/非同步计数器...

　　◆ 自订资料方式：画波形，从Acute-LA / VCD，CSV（MIPI I3C，MIPI RFFE）...转换波形

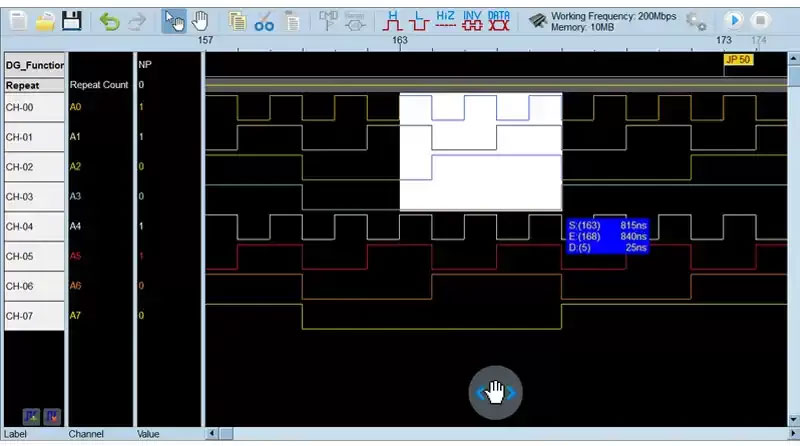

四、码型信号发生器TravelData DG4000系列软件界面

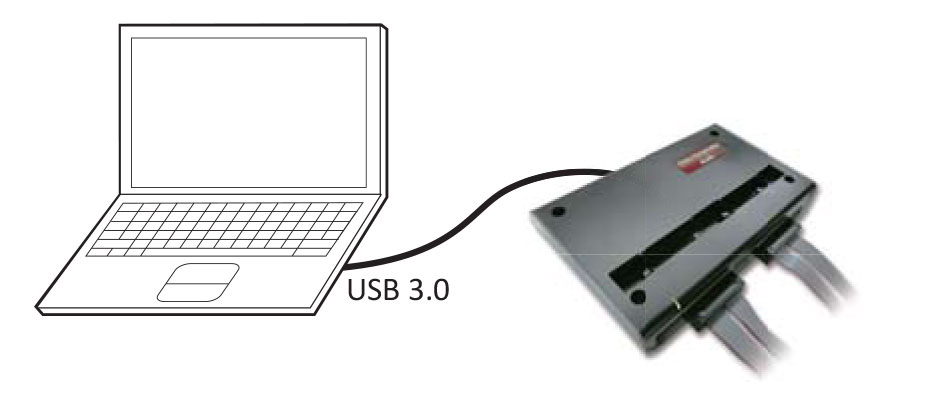

五、码型信号发生器TravelData DG4000系列系统要求

　　◆ USB 3.0 port

　　◆ Win 7, Win 8, Win 10, Win 11

　　◆ PC RAM 16GB (recommended) or 8GB at least
