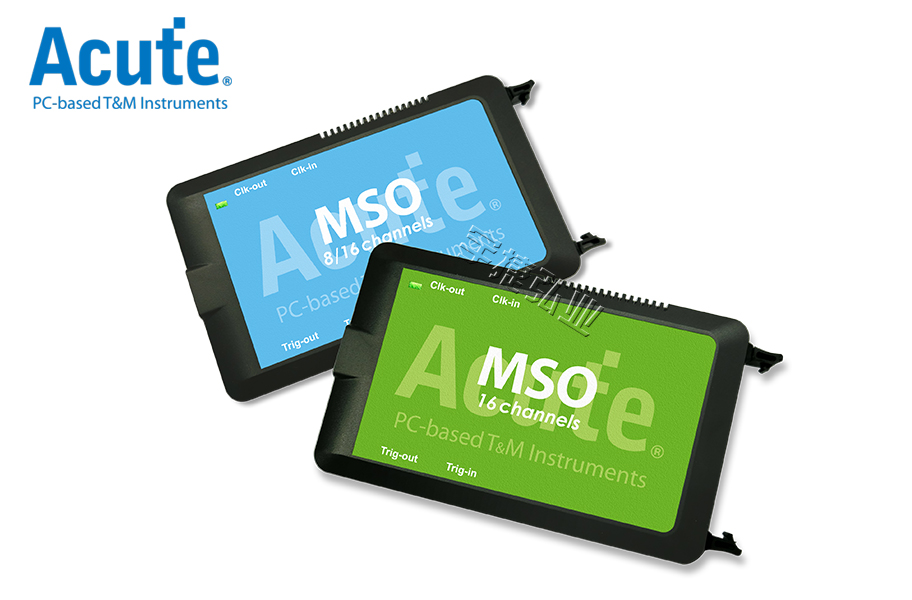

皇晶3in1逻辑分析仪+协议分析仪+示波器MSO2000系列

品牌

皇晶Acute

型号

MSO2000系列

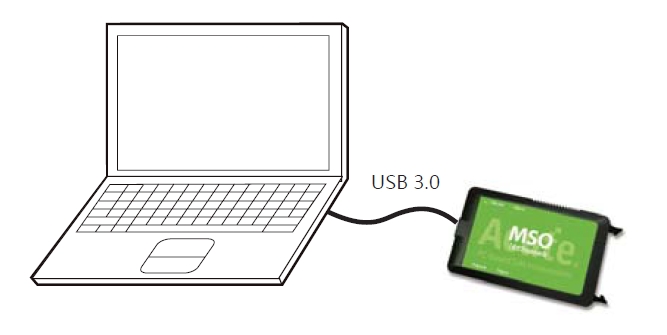

• PC-based，USB3.0 接口/电源

• 8/16通道 (同一通道可同时测量数字与模拟信号)

• 数字输入 : 2 GHz 时序, 200MHz 状态分析

• 模拟输入 : 200 MS/s (最高), 带宽 40 MHz

• 8Gb 总內存

欢迎垂询：137 5117 6688（微信同号）或QQ138235948

MSO2000系列

概述
参数
选型

一、3in1逻辑分析仪+协议分析仪+示波器MSO2000系列概述

　　MSO2000系列是拥有 16 通道的 3合 1(逻辑+协议+示波器) 分析仪且每個通道支援同时量测模拟与数字信号，在于测量电源管理相关协议时，不仅可以解码协议也可以同时记录电压值，提供在上电时序量测中实现16通道以上(最多128通道)同时量测的方案，目前 MSO2216B 提供逻辑分析仪模式 & 协议分析仪模式两种不同的信号与协议分析模式。

　　• PC-based，USB3.0 接口/电源

　　• 8/16通道 (同一通道可同时测量数字与模拟信号)

　　• 数字输入 : 2 GHz 时序, 200MHz 状态分析

　　• 模拟输入 : 200 MS/s (最高), 带宽 40 MHz

　　• 8Gb 总內存

　　• 长时间记录功能可选择存储于电脑內存或硬盘

　　• 总线解码 : BiSS-C, CAN2.0B/CAN, DP_Aux¹, eSPI, I²C, I²S, MII, MIPI I3C 1.1.1, MIPI SoundWire 1.2, Serial Flash, SPI, SVID², UART (RS232), USB PD 3.0, USB1.1, ... (100+)

　　• 总线触发 I : I2C, MIPI I3C 1.1.1, SPI, UART (RS232)

　　• 总线触发 II : BiSS-C, CAN2.0B/CAN FD, DP_Aux¹, LIN2.2, SENT, USB PD 3,...

　　• 总线触发 III : DALI, MDIO, MIPI RFFE 3, MIPI SPMI 2, Modbus, PMBus, SMBus, USB1.1,...

　　• 总线触发 IV : eMMC 4.5, eSPI, MII, RGMII, RMII, SD 2.0 (SDIO 2.0), SVI3², SVID³

　　• 协议分析I : I2C, MIPI I3C 1.1.1, SPI, UART (RS232)

　　• 协议分析 II : BiSS-C, CAN2.0B/CAN FD, DP_Aux¹, HID over I2C, I2S, LIN2.2, USB PD 3

　　• 协议分析 III : DALI, MDIO, MIPI RFFE 3, Modbus, PMBus, Profibus, PWM, SMBus, USB1.1

　　• 协议分析 IV : eSPI, MII, RGMII, RMII, SVI3², SVID³

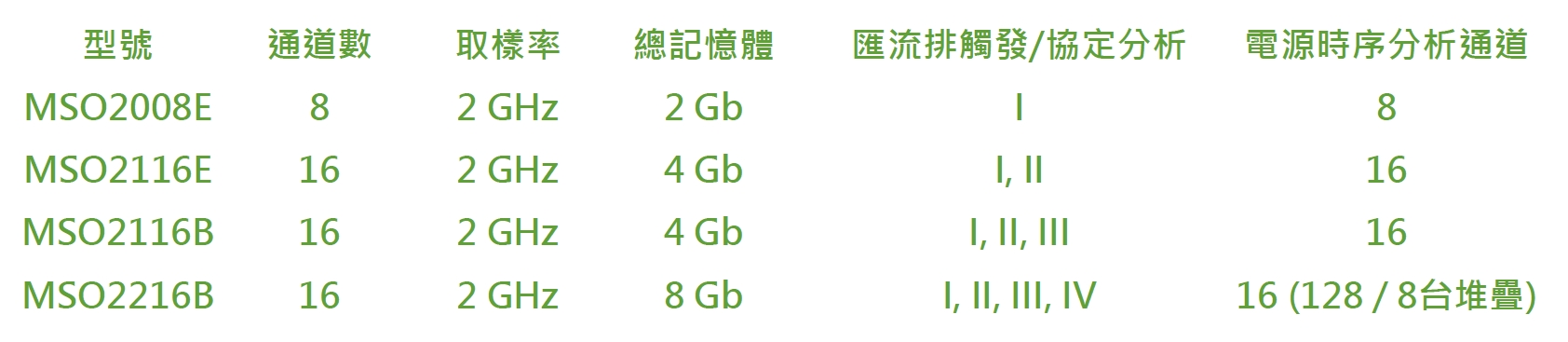

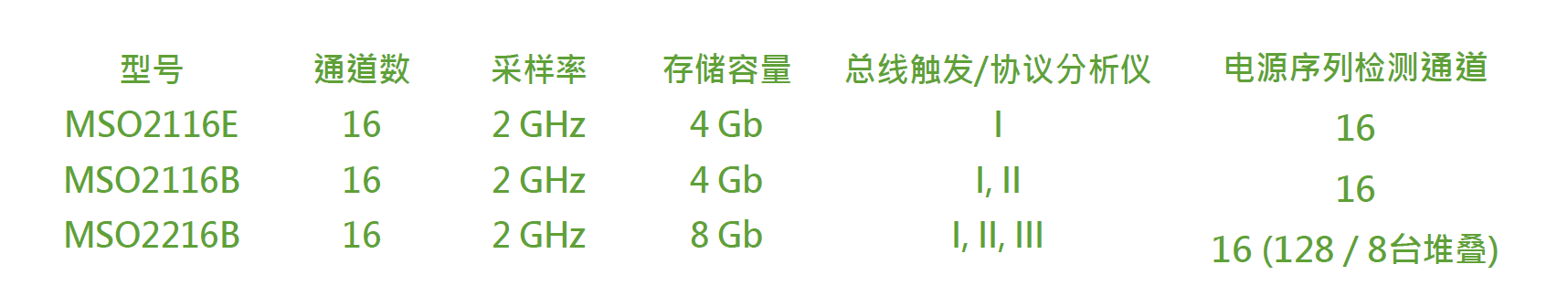

二、3in1逻辑分析仪+协议分析仪+示波器MSO2000系列型号简介
