皇晶BusFinder协议分析仪BF7264Pro

一、协议分析仪BF7264Pro概述

　　协议分析仪，硬件解码，不带波形，可即时显示通信协议数据，也可长时间记录保存协议数据资料，亦可叠加示波器查看真实波形。

       适用时机：通信协议除错初期分析。

　　◆ PC-based, 64通道

　　◆ USD3.0接口, 12V电源

　　◆ 32Gb总內存

二、BF7264Pro协议分析仪选配：eMMC 5.1, eDP1.4a, MIPI D-PHY 1.2, NAND Flash, SD 3.0/SD 6.0 (UHS-I), SDIO 4.1, SD 4.1 (UHS-II), SGMII, UFS2.1

　　◆ 实时显示协议资料

　　◆ 命令 (或资料) 触发

　　◆ 不同协议专用主动探头，便于接线并优化阻抗匹配

　　◆ 过滤不需资料，储存更多命令或资料

　　◆ 隐藏特定资料，简化阅读内容

　　◆ 搜寻特定资料

　　◆ 两组电压侦测及触发，利于定位掉电位置

　　◆ 资料统计，提供精准分析

　　◆ 协议记录器储存长时间的协议资料

　　◆ 协议监控器长时间 (数月以上) 监控协议资料

三、BF7264Pro逻辑分析仪选配：eMMC 5.1, NAND Flash, SD 3.0/ SD 6.0/ SDIO 4.1 (UHS-I), Serial Flash, SPI

　　◆ 4GHz 时序分析

　　◆ 8 阶流程图式触发

　　◆ 提供波形显示

　　◆ 支持堆叠其他品牌示波器 (以实际支援机型为主)，同时观察数位及类比波形

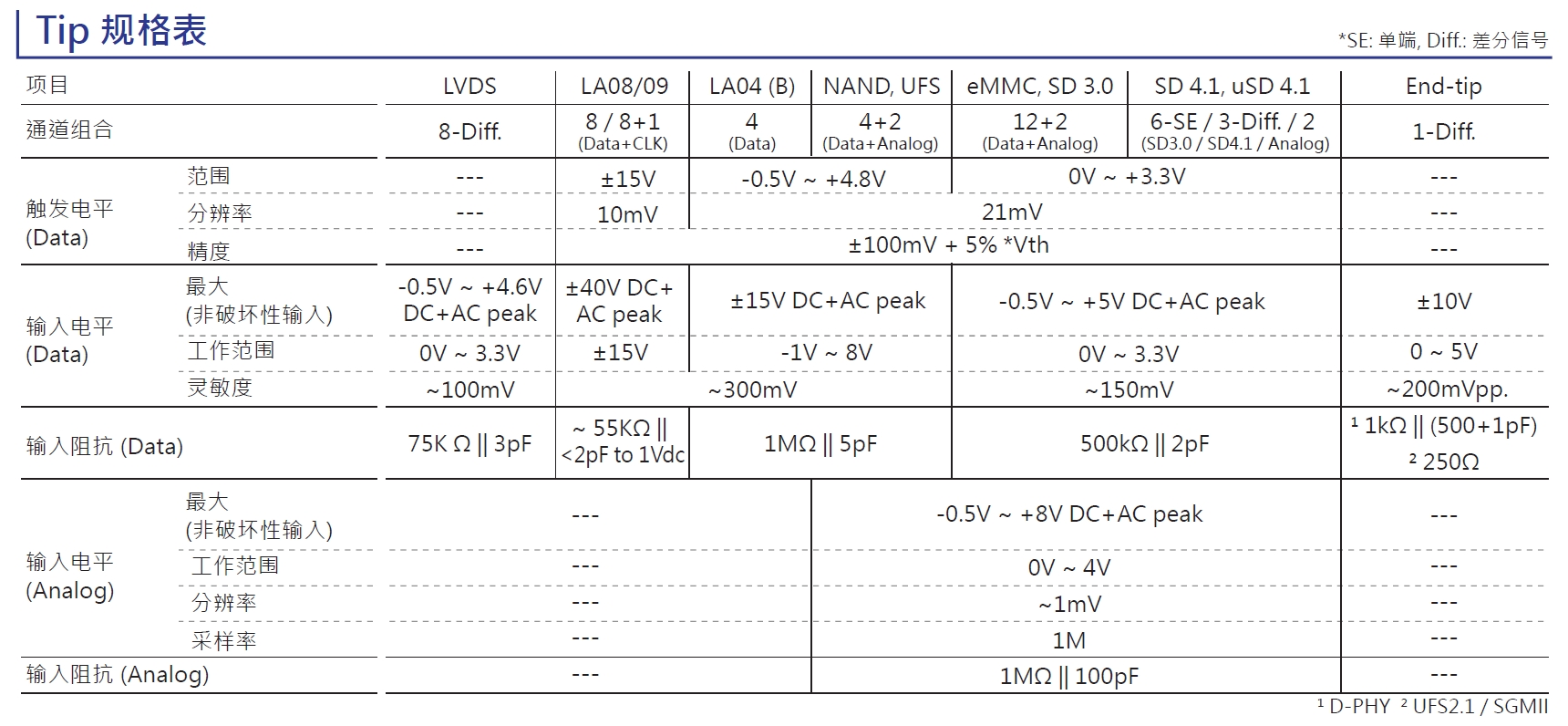

四、协议分析仪BF7264Pro Tip规格表

五、协议分析仪BF7264Pro系统需求

　　◆ USB 3.0 port

　　◆ Win 7, Win 8, Win 10, Win11

　　◆ PC RAM 16GB (推荐) 或者 8GB (至少)

六、协议分析仪BF7264Pro软件画面
