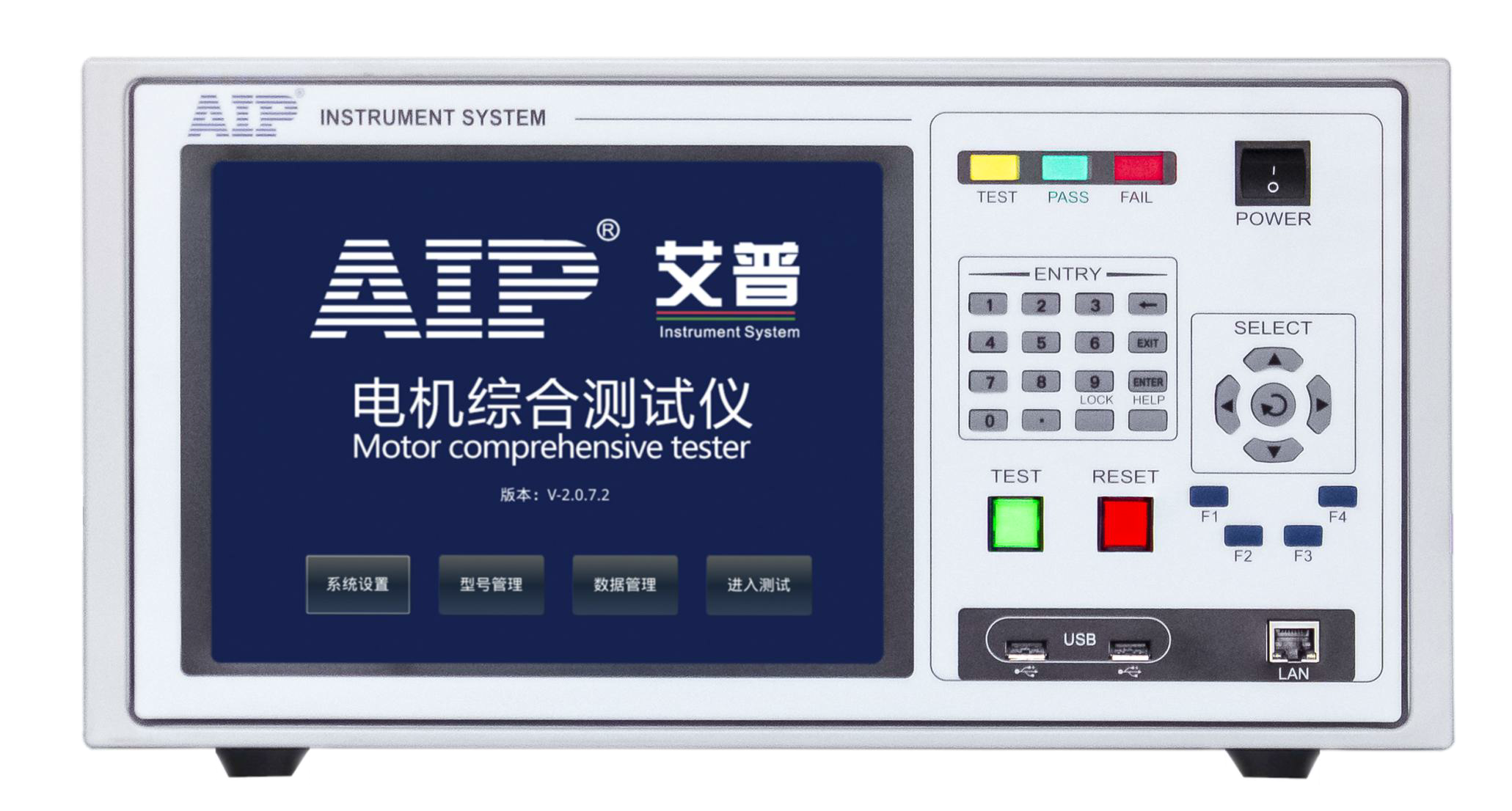

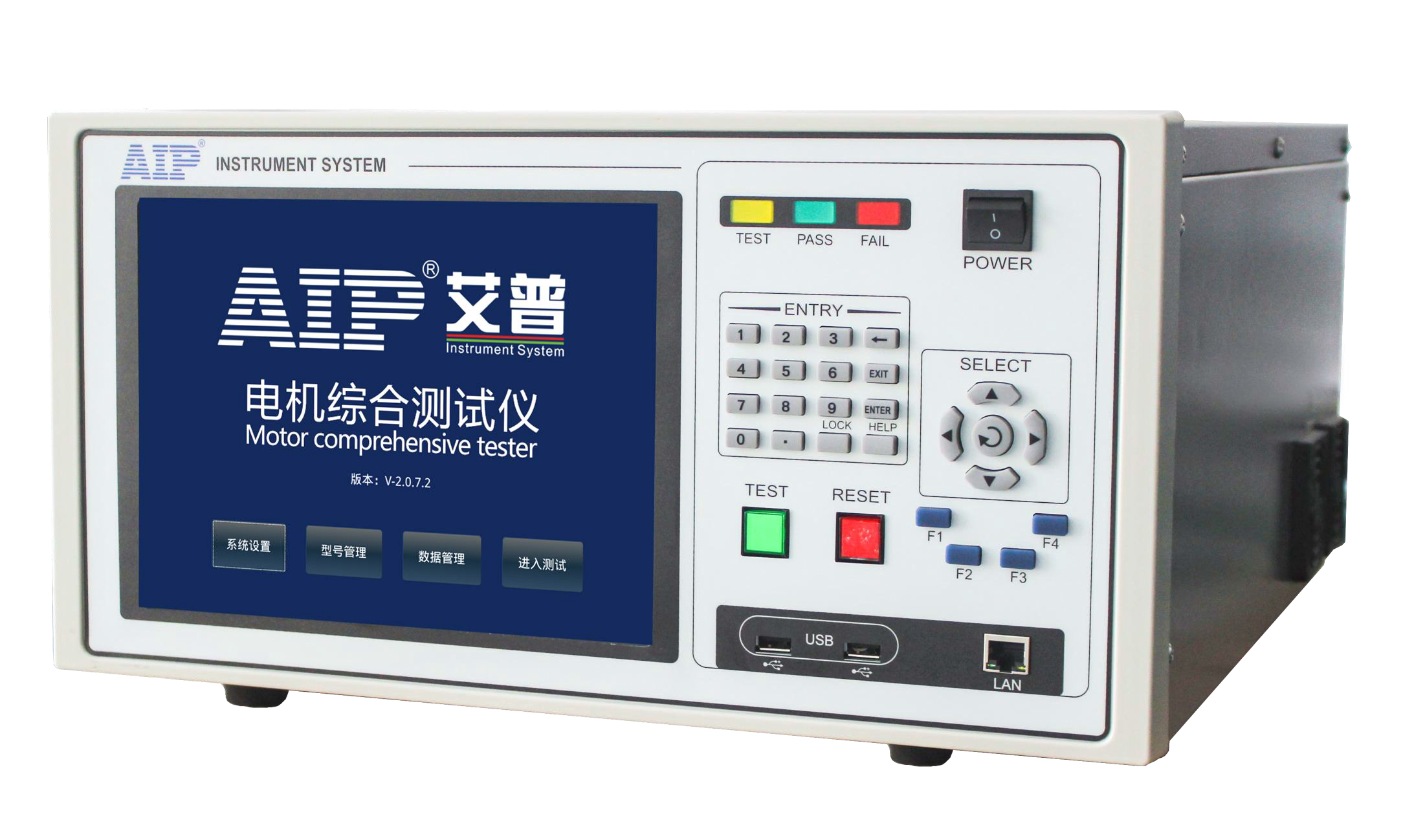

匝间冲击耐压测试仪AIP8516S-056-100

　　匝间冲击耐压测试仪产品概述：

　　匝间冲击耐压测试仪适用于线圈类产品的匝间耐压测试，可设置100组测试条件记忆，每组可设置型号，上下限报警，匝间标准波形按序存储，方便测试快速调用，全自动调压模式，输出电压自动修正且不受外接电网影响，保证测试准确性。

　　测试模式:可选择被测电机与标准电机进行波形比较，或者同一电机不同线圈之间波形比较。

　　兼容性:交流电机、无刷电机、有刷电机。

　　匝间测试仪根据能分类：

　　一、常规匝间:应用小功率交流电机、无刷电机等。

　　二、大匝间:应用大功率工业电机、新能源汽车驱动电机、大功率永磁同步电机等，大量程、大能量，解决了大功率电机匝间能量不足问题。

匝间测试仪(第二代)型号：AIP8516S-056-100

针对小于11KW 中小功率电机及信息化要求

　　1. 产品测试需求：

　　1.1.被测对象：

　　1.1.1 产品应用行业: 家用电气类、风扇类、新能源汽车电机类、水泵类、步进电机类、伺服电机类等等。

　　典型客户：卧龙、大洋、威灵、格力、凯邦、卧龙等等。

　　1.1.2 电机引线及定义

　　三相绕组引线(UVW、U1U2V1V2W1W2)

　　单相电机(M、L1、L2、L3……)

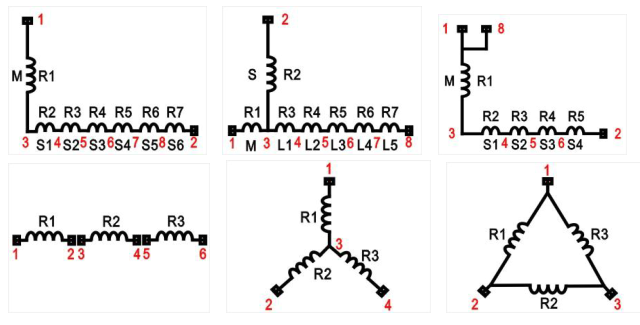

　　1.1.3 电机模型

　　1.2.测试项目及规格：

　　1.2.1 工位数：单工位;

　　1.2.2 测试项目：匝间测试：绕组之间;

　　1.2.3 型号：AIP8516M-056-100

　　1.3.系统特点：

　　1.3.1 智能化：通过网络接口与外部互联网进行连接，实现数据交互与资源共享，满足新一代物联网的需要;

　　1.3.2 模块化：测试模块完全独立，可根据需求实现串行或并行测试，单工位或多工位组合测试模式;

　　1.3.3 高性能：可选配兼容耐压、绝缘、匝间、电阻、电感等测试项目;

　　1.3.4 适应性强：匝间测试支持10uH 以上线圈的匝间测试，匝间测试电压闭环反馈，测试更加准确;

　　1.3.5 易维护：支持智能自检、远程故障诊断和在线软件升级，插板式设计，方便拆卸更换;

　　1.3.6 效率高：一次接线，一站式完成全部性能检测

　　1.3.7 使用方便：专业测试软件，LINUX 系统，人性化操作界面，内置帮助文档，标配高性能触摸屏和数字键盘;

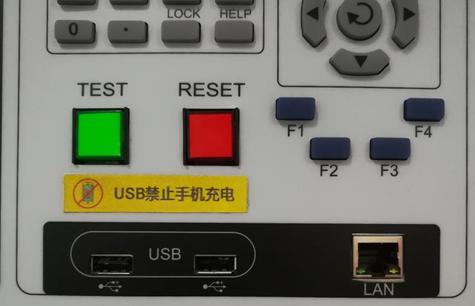

　　1.3.8 接口丰富：仪表自带USB、LAN、RS232 接口，支持TCP/IP 网络协议

　　1.3.9 支持多语言选择:产品满足多语言要求，满足国内外客户使用

　　1.3.10 数据本地存储，16G 存储卡，数据上传MES，如需与工控机对接，可选配标配软件。

　　4. 软件介绍

　　4.1 所有检测项目可选择测试或屏蔽;

　　4.2 可选择测试电机型号数量≥1000 个;

　　4.3 可输入每种电机测试标准的上下限，并长期保存;

　　4.4 可选择“遇不合格继续测试”或“遇不合格停止测试”，其中电阻在遇到不合格情况时，需在三个绕组全

　　部测试完毕后再停止;

　　4.5 测试结果储存在数据库中，需包含条码信息和测试结果;

　　4.6 统计电机的参数分布：年、月、日统计报表，且有USB 端口导出统计报表

　　4.7 用户多级权限设置，防止误操作导致测试参数变化。

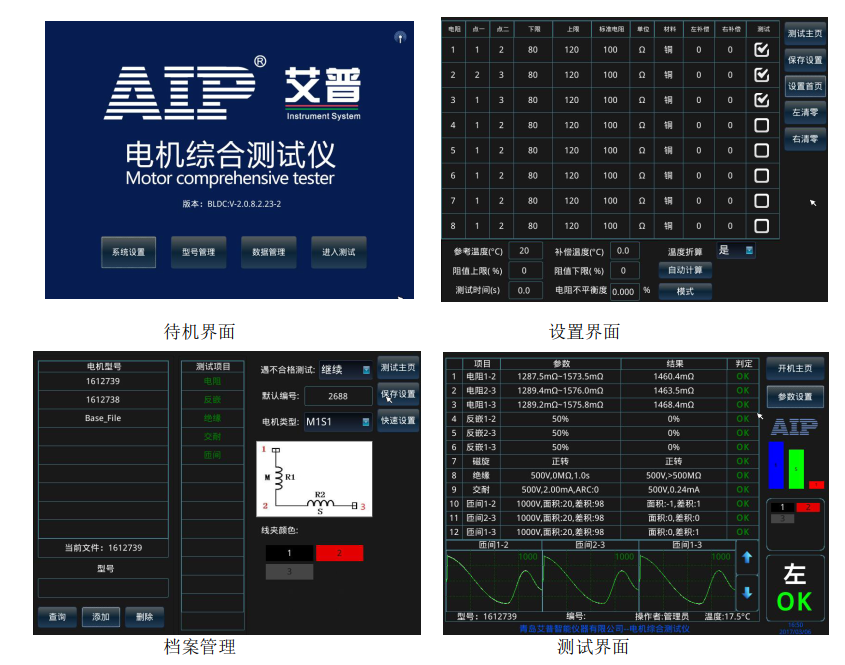

　　4.8 软件参考界面，具体以实际功能为准。
