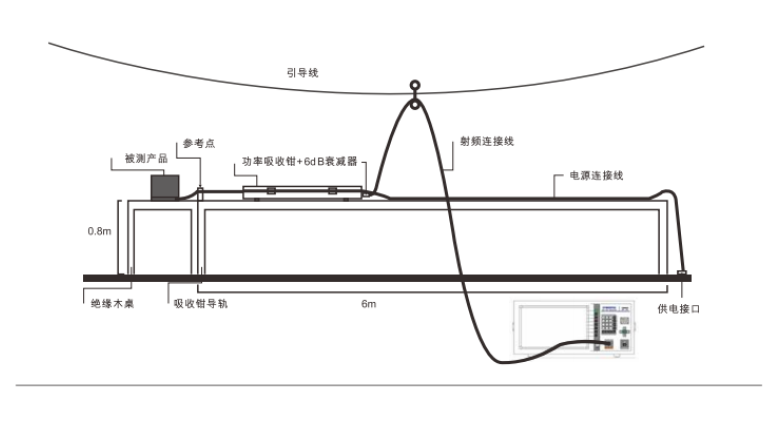

● 功率骚扰测试方案示意图
● 设备选型：EM5080L/B+EM5018+导轨+屏蔽室/电波暗室

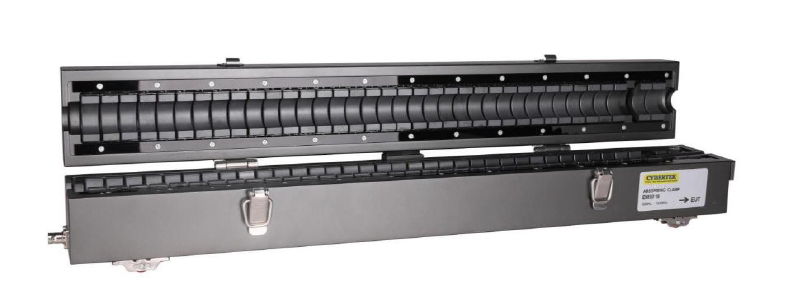

◆ 吸收钳EM5018技术规格
|
频率范围 |
30 MHz~1000MHz |
|
|
Insertion loss(dB) |
13 dB to 22 dB |
|
|
Clamp factor (dB(pW/uV)) |
-4 dB to +5 dB 参考下图1 |
|
|
Decoupling factor DF |
>21 dB |
|
|
Decoupling factor DR |
>30 dB |
|
|
最大允许骚扰功率 |
<10 W |
|
|
最大允许线径 |
|
20 mm |
|
加垫片夹具 |
6mm |
|
|
最大允许DC或者ACpk工作电流 |
25 A |
|
|
RF 输出接口 |
BNC, 50 Ω |
|
|
工作温度 |
+4°C to +40°C |
|
|
尺寸（W×H×D）mm |
648*85*89mm |
|
|
重量 |
6.5kg |
|
