2023年，皇晶Acute推出了几款新品，或对现有型号的分析功能进行了升级，从产品性能和测试应用方面均做了优化，今天我们就来给大家介绍一下几款新品：

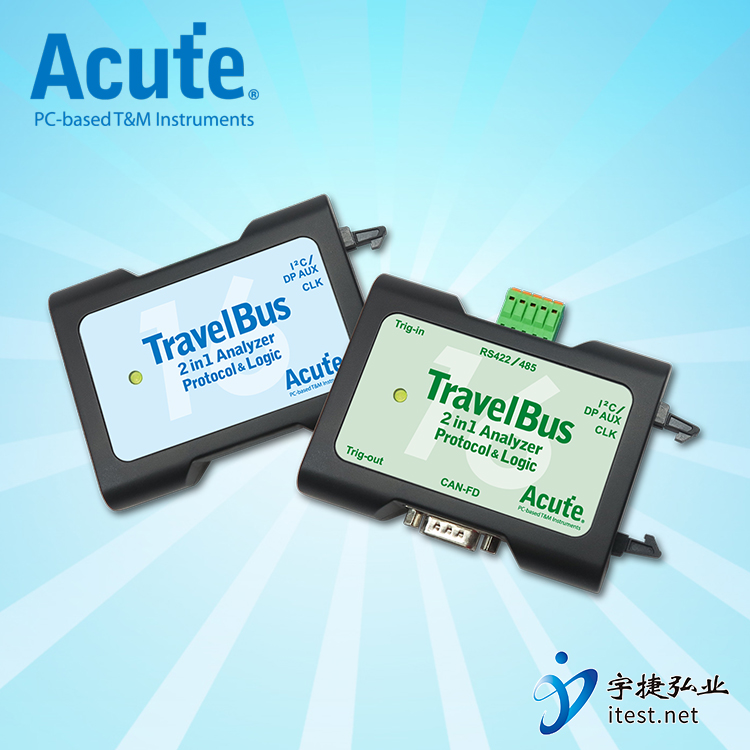

一、逻辑分析+协议分析仪TB3000系列，替代TB2000系列，并新增了MIPI Soundwire的分析应用
• SoundWire 是由MIPI所制定的一种硬件接口与传输协议。它提供了可扩展、简单、低能耗、低延迟的双引线(时钟与数据)多点总线, 可用于传输多个音频流与嵌入式控制命令。其时钟频率最高12.288 MHz
• PC-based, USB 3.0 界面/电源
• 800 MHz* 时序分析/ 200 MHz* 状态分析
• 数字通道 : 16 (数据), 1 (时钟), 2 (I²C/DP_Aux)
• 存储空间: PC RAM
• 资料即时显示, 撷取后波形同步显示
• 协议分析仪模式 I : I²C, SPI, UART (RS232)
• 协议分析仪模式 II : HID over I²C, I²S, LIN2.2, MDIO, PMBus, SMBus, USB1.1
• 协议分析仪模式 III : CAN2.0B, CAN-FD, DALI2.0, DP_Aux, RS422, RS485, USB PD 3, ...
.差分信号通道 : 2 (CAN2.0B/CAN-FD), 4 (RS422/485)
.可叠加 Acute TravelScope 示波器成为 MSO
.隔离埠 : CAN2.0B/CAN-FD, RS485 (不共地 >1000Vrms)
• 逻辑分析仪模式：
.总线触发：I²C, SPI, UART (RS232),... 见规格参数表
.总线解码：CAN FD, DALI2.0, DP_Aux, I²C, I²S, LIN2.2, PMBus, PWM, SMBus, SPI, MIPI I3C 1.1, UART, USB PD 3, ... 近70种, 规格参数表

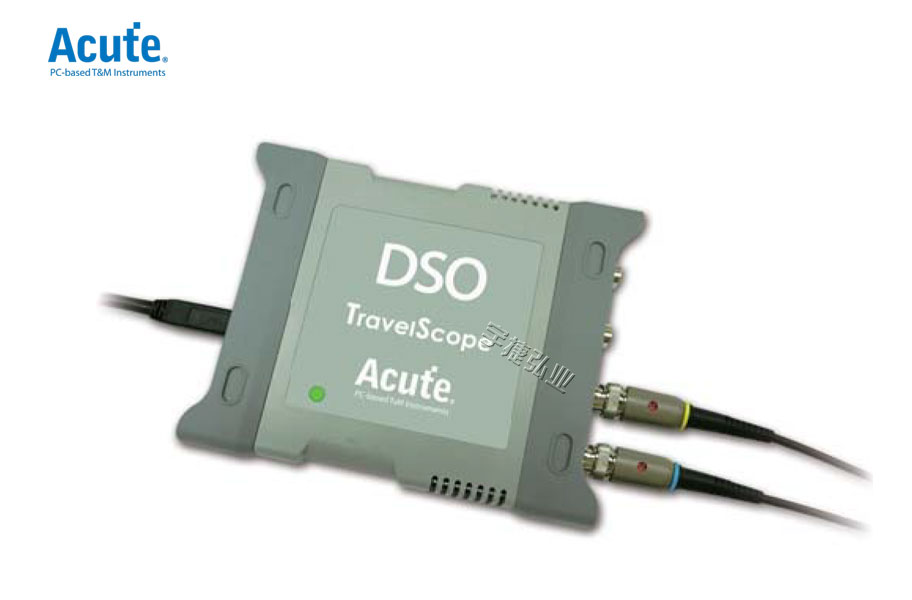

二、数字存储示波器TS3000系列，替代TS2000系列
• PC-based, USB3.0 接口 / 供电 (Type-A / Type-C)
• 记录长度 ：128Mpts/ch
• 通道 ：4
• 采样率 ：1 GS/s
• 带宽 ：200 MHz
• 数据记录仪：长时间记录于硬盘
• 数字电表 ：3 位分辨率
• 频率计 ：5 位分辨率
• DSO 触发 I：Edge, Either, External, Falling, Rising, Video, Width
• DSO 触发 II : Runt, Pattern/State, Timeout, Transition, Setup/Hold, B-Trigger, B-Event, Window
• 总线触发/ 解码 I ：BiSS-C, CAN 2.0B/CAN FD, DALI, DP_Aux[1], MIPI I3C 1.1, USB PD 3, ...
• 总线触发/ 解码 II：SVI3[2], SVID[3]

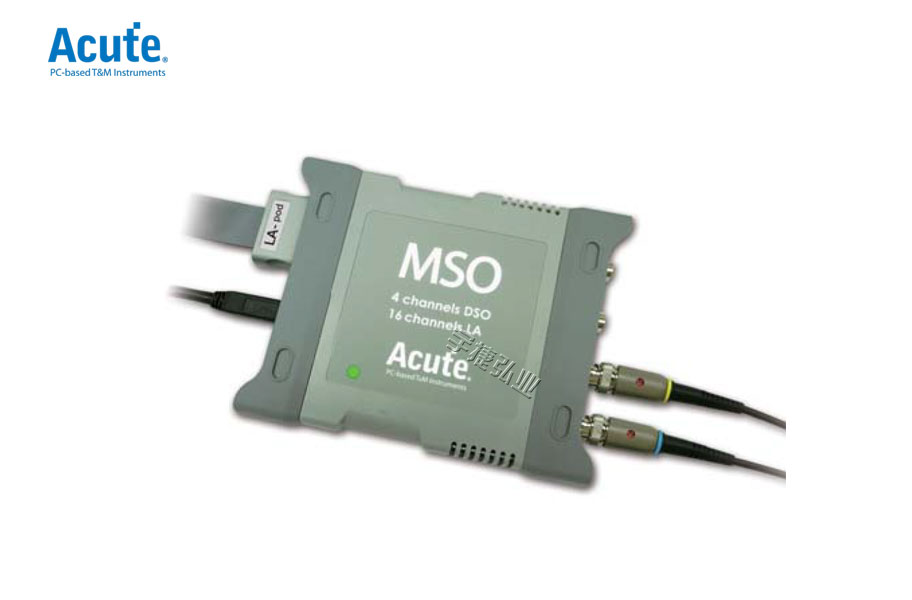

三、发布了新品六合一逻辑分析仪+协议分析仪+示波器MSO3000系列
• 六合一仪器：数据记录仪, 示波器, 数字电表, 频率计,逻辑分析仪, 协议分析仪
• PC-based, USB3.0 接口 / 供电 (Type-A / Type-C)
• 总內存：4 Gb
• 数据记录仪：长时间记录于硬盘
• 示波器：4 通道 (可叠加至 16 通道)
1 GS/s 采样率, 200 MHz 带宽
• 数字电表分辨率：3 位
• 频率计分辨率：5 位
• 逻辑分析仪：16 通道, 2 GS/s 时序分析, 250 MHz 状态分析
总线解码：CAN 2.0B/CAN FD, DP_Aux[1], eSPI, I²C, I²S, MII, MIPI I3C 1.1, MIPI RFFE 3,MIPI SoundWire, MIPI SPMI 2, SPI Flash, SVI3[2], SVID[3], UART, USB PD 3.1, ...(100+)
总线触发：CAN2.0B/CAN FD, eSPI, MII, MIPI I3C 1.1, RGMII, RMII, SVI3[2], SVID[3], ... (30+)
• 协议分析仪：CAN2.0B/CAN FD, eSPI, MII, MIPI I3C 1.1, RGMII, RMII, SVI3[2], SVID[3], ... (20+)
四、皇晶Acute协议分析仪BF7264B/B+系列BusFinder增加新功能
• 增加eDP1.4a分析仪功能：此方案仅于BF7264B/B+产品(正面有两个USB孔)适用
• 增加SGMII分析仪功能：应用在新能源智能汽车中的以太网Mac协议测试。此方案仅于BF7264B产品适用。
