频率范围

150kHz—300MHz

测定线路相数

单相

交流电压范围

0～250V AC +10%

交流频率范围

50～60Hz   ±5%

直流电压范围

0～400V DC

电流范围

0~16A

输出接口

4mm香蕉座

干扰输出端接口

标准BNC母座，50Ω

射频连续输出功率

6W

工作温度范围

5℃～45℃

分压系数（EUT端与RF端）

150kHz-300MHz

9.5dB +3dB/-1dB

端口阻抗150Ω

150kHz-26MHz ，150Ω±20Ω
26MHz-80MHz， 150Ω+60Ω-45Ω
80MHz-300MHz ，150Ω±60Ω

去耦系数

（AE端与RF端）
最差点：≥20dB

尺寸

245mm（长）×100mm(宽)×100mm（高）

重量

0.79kg

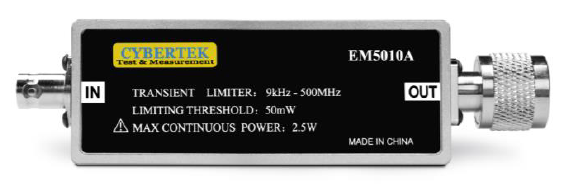

EM5010A

频宽

9kHz-500MHz

限制阀值

50mW（+17dBm）

输入输出阻抗

50Ω

接

口

输入

BNC（母头）

输出

N（公头）

最大输入范围

连续：2.5W（+34dBm）

脉冲：10kW（10uS）

直流：±12V

插入损耗

<2kHz

>30dB

9kHz-50MHz

10dB±0.5dB

50MHz-200MHz

10dB+2.2dB/-0.5dB

<6kHz，>500MHz

12.5dB

频响曲线

图1（室温）

限幅特性曲线

图2（室温）

工作温度

0℃-55℃

储存温度

-40℃-80℃
